Вал отбора мощности проскальзывающей муфты для дисковой косилки 1340
  • Вал отбора мощности проскальзывающей муфты для дисковой косилки 1340Вал отбора мощности проскальзывающей муфты для дисковой косилки 1340
  • Вал отбора мощности проскальзывающей муфты для дисковой косилки 1340Вал отбора мощности проскальзывающей муфты для дисковой косилки 1340

Вал отбора мощности проскальзывающей муфты для дисковой косилки 1340

Оптовая продажа запасной муфты отбора мощности для дисковой косилки 1340 / Hesston 1340 и 1345. Двойной ШРУС 55N заменяет 80-градусный ШРУС со стороны трактора и 50-градусный ШРУС со стороны диска. Соединение трактора обычно 1.375-21; Соединение навесного оборудования представляет собой круглый зажим диаметром 1,50 дюйма; в конструкции используются 6-шлицевые концы диаметром 1–3/8 дюйма. Двухдисковая фрикционная муфта настроена на момент проскальзывания 2800 Н·м и повторно включается после перегрузки. Номера деталей 14656849, 82-14656849 и 83-14656849 указаны для полной сборки, половины навесного оборудования и половины трактора. Совместимость включает Hesston 1340/1345, некоторые CaseIH 8312, Massey Ferguson PTD 12 и New Idea 5512. Минимальный объем заказа, индивидуальная настройка и время выполнения заказа указаны для каждого заказа после подтверждения номера детали и размера соединения.

Оптовая замена OEM · Привод дисковой косилки

Вал отбора мощности с проскальзывающей муфтой оптом для дисковой косилки 1340 — характеристики, минимальный заказ, настройка и время выполнения для Hesston 1340/1345 и совместимых дисковых косилок

Это запасной вал отбора мощности с фрикционной муфтой для дисковой косилки 1340 и группы Hesston 1340/1345. Страница создана вокруг трех проверок, которые определяют, подходит ли вал: угол ШРУС с каждой стороны, трактор и размеры соединений агрегата и момент проскальзывания, защищающий дисковый редуктор. Номера деталей в сборе сборки, половина агрегата и половина трактора перечислены ниже, поэтому вы можете подобрать существующий агрегат перед запрос предложения.

Оптовая ценаЗа заказ
минимальный заказЦена за заказ
КастомизацияНа основе чертежей
Время выполненияЦена за заказ

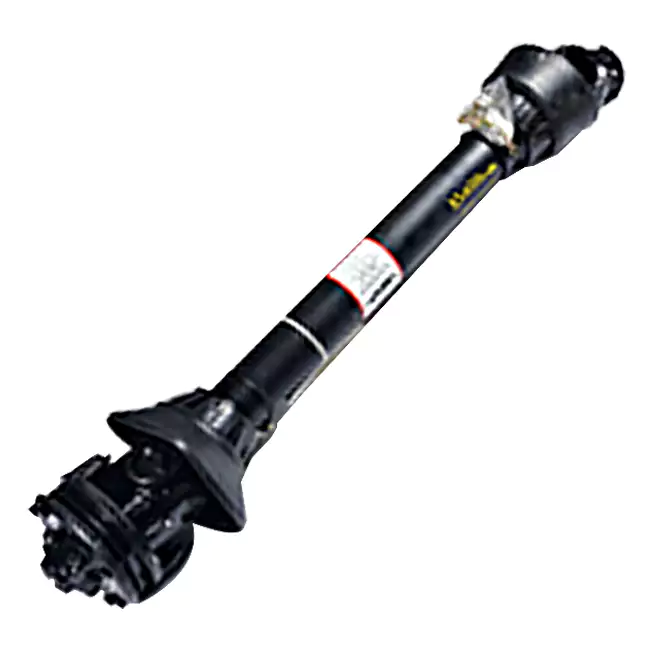

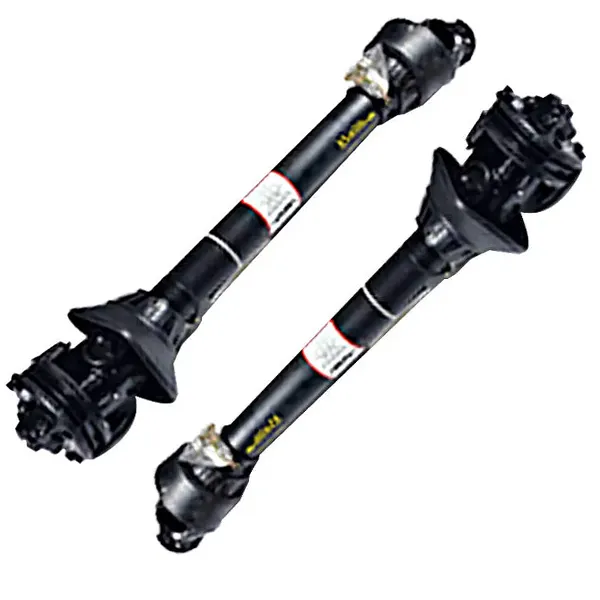

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Полный комплект двойного ШРУС 55N с фрикционной муфтой — ШРУС на стороне трактора, ШРУС на стороне трактора, ШРУС на стороне диска, 50 градусов.

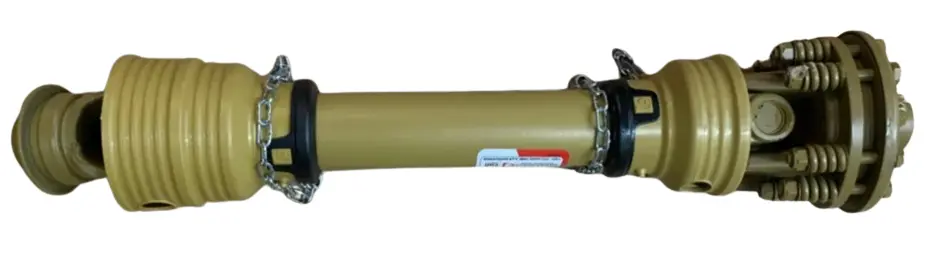

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Деталь сцепления и вилки — двухдисковая фрикционная муфта и 6-шлицевая муфта диаметром 1-3/8 дюйма.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Ориентировочный угол ШРУС — 80 градусов со стороны трактора и 50 градусов со стороны диска.

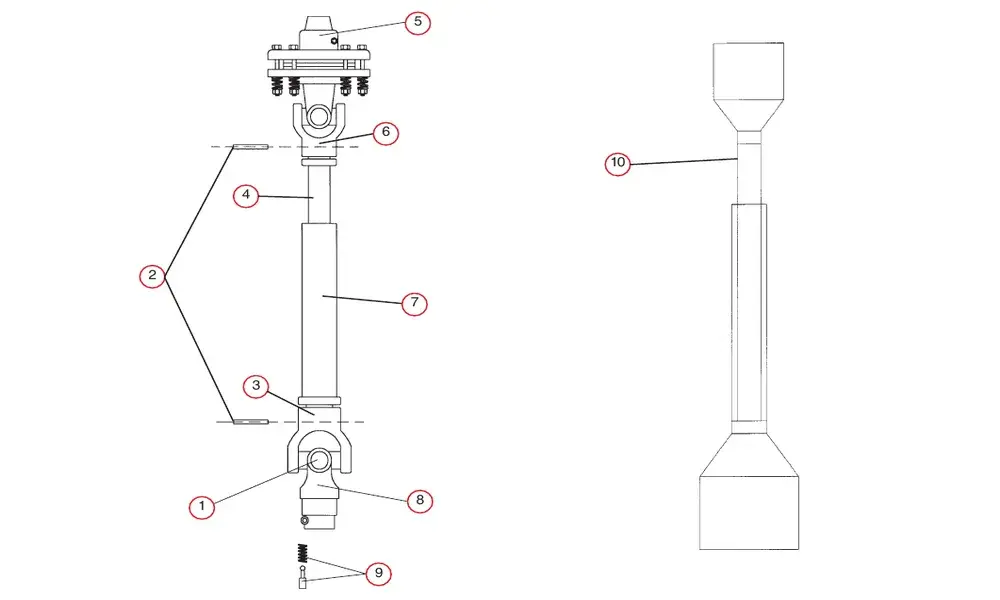

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Детали в разобранном виде — комплект крестовины, трубчатые вилки, блок фрикционной муфты и защитный щиток.
  • Хесстон1340/1345
  • CaseIHвыберите 8312
  • Мэсси ФергюсонПТД 12
  • Новая идея 5512
  • 55Ндвойное резюме
  • 2800 Н·ммомент проскальзывания

Трансмиссия и сцепление

Ссылка на оригинальное оборудование
55Н
Угол CV со стороны трактора
80 градусов
Угол CV со стороны диска
50 градусов
Входной вал
Обычно круглый 1,50 дюйма.
Концы трактора/навесного оборудования
1-3/8" 6-шлицевый
Тракторное соединение в 14656849
1.375-21
Реализация подключения
1,5-дюймовый зажим RD
Тип проскальзывающей муфты
Двухдисковое трение
Крутящий момент скольжения
2800 Н·м
Отключение электроэнергии при перегрузке
В течение 0,3 секунды
Самостоятельный сброс после скольжения
В течение 30 секунд

Строительство и защита

Материал вала
Легированная сталь 40Cr
Обработка поверхности
Дакромет антикоррозийный
Устойчивость к солевому туману
Превышает 1000 часов
Расположение уплотнений
Трехкромочный каркасный сальник + магнитное кольцо для удаления стружки
Защита от пыли
Полностью закрытый пылезащитный чехол
Ссылка на загрязнение
ISO 4406 18/16 после 500 часов работы в песке, пыли и росе.
Задание скорости полотна
1800–2200 об/мин
Демпфирование
Гидравлическое демпфирование + предварительная нагрузка пружины
Индикация износа
Кольцо визуального индикатора износа
Справочник по расходу топлива
Сокращение поставляемого материала на 12 %

Таблица номеров деталей — сборка в сборе и половины

Узел двойного ШРУС 55N и номера деталей полуоси
Номер детали Трактор Осуществлять Описание
14656849 1.375-21 1,5-дюймовый зажим RD 55Н 80x50 Двойной CV
82-14656849 никто 1,5-дюймовый зажим RD 55Н половина ШРУС 50 градусов (орудие)
83-14656849 1.375-21 никто 55Н 80 градусов ШРУ половинный (трактор)

Полная сборка — это номер детали, который следует заказывать при замене обеих половин. Если только трактор наполовину или половина орудия изношена, номер полуоси соответствует. Две половины указаны отдельно, потому что Угол CV различается на стороне трактора и на стороне диска. Информацию о других вариантах применения дисковых косилок см.Вал отбора мощности для дисковкатегория.

Детали продукта — каталожные номера для сервисной замены

Запасные части по артикуловому номеру и столбцу номера детали
Ссылка. Нет. Название детали 147129 147134 147248
1 Крестовый комплект 170015 170020 170020
2 роликовый штифт 170120 170120 170120
3 Женская трубная концевая хомут 151050 151070 151070
4 Внутренняя трубка 151090 151092 151092
5 Проскальзывающая муфта в сборе — — —
6 Хомут с мужским концом трубки 151045 151065 151065
7 Внешняя трубка 151091 151093 151093
8 Концевая тракторная траверса 151035 151055 151055
9 Быстроразъемный контакт 170110 170110 170110
10 Защитный щит 124310 124315 124315
10 Защитный щит Еврокардан 124311 124316 124316

Таблица деталей предназначена для сервисной замены отдельных компонентов. При заказе полной замены вала, используйте номер детали сборки, указанный в предыдущей таблице. Чем ширеДиапазон вала отбора мощностиперечисляет другую сельскохозяйственную трансмиссию категории.

Поведение сцепления: что защищает настройка крутящего момента 2800 Н·м

Во время обычного кошения

Состояние сцепления
Помолвлен
Передаваемый крутящий момент
До 2800 Н·м
Задание скорости полотна
1800–2200 об/мин
Демпфирование
Гидравлический + предварительная нагрузка пружины

Двухдисковая фрикционная муфта остается включенной, пока дисковая косилка работает в обычном режиме. Гидравлическое демпфирование и Устройство предварительной нагрузки пружины предназначено для поддержания стабильной скорости отвала при изменении сопротивления на склонах и на мокрой дороге. земля.

Когда газонокосилка ударяется о камень или корень

Состояние сцепления
Слипы
Отключение электроэнергии
В течение 0,3 секунды
Перезагрузить
Самовосстановление в течение 30 секунд.
Проверка износа
Кольцо визуального индикатора износа

Проскальзывающая муфта — это деталь, которая принимает на себя удар вместо дискового редуктора. Самовозвратная пружина система восстанавливает передачу после устранения препятствия, а кольцо индикатора износа дает визуальную информацию. когда диски сцепления требуют внимания.

Момент проскальзывания 2800 Н·м соответствует значению, указанному в поставляемом материале изделия. Подтвердите настройку по Модель дисковой косилки и ВОМ трактора перед заказом. Информацию о соответствующей трансмиссии агрегата см.Вал отбора мощности дисковых комбайнов New Hollandстраницу в качестве перекрестной ссылки для конфигураций на стороне диска.

Прежде чем запросить предложение

  1. Подтвердите модель газонокосилки и существующий номер детали.

    Дисковая косилка 1340, Hesston 1340/1345, выберите CaseIH 8312, Massey Ferguson PTD 12 и New Idea 5512 — это ссылки на совместимость в прилагаемых материалах. Существующий номер детали вала – это самый быстрый способ подтвердить замену.

  2. Проверьте шлицы ВОМ трактора.

    Полный комплект 14656849 указан с соединением с трактором 1.375-21. Если на тракторе используется другой патрубок ВОМ, подтвердите половину трактора отдельно, используя номер 83-14656849 или аналогичный.

  3. Подтвердите подключение агрегата

    Сторона навесного оборудования указана как зажим RD 1,5 дюйма в полной сборке и на половине навесного оборудования 82-14656849. Если на входе диска используется другой зажим или вилка, подтвердите половину навесного оборудования перед заказом.

  4. Проверьте момент проскальзывания и состояние сцепления.

    Сцепление настроено на момент 2800 Н·м из поставляемого материала. Если имеющееся сцепление было отрегулировано или на газонокосилке установлена ​​другая коробка передач, проверьте настройку проскальзывания в соответствии с руководством по эксплуатации газонокосилки, прежде чем предлагать замену.

минимальный заказ, настройка и время выполнения указаны для каждого заказа, поскольку они зависят от того, является ли заказ полным узел или полуось, а также соответствуют ли присоединительные размеры стандартным номерам деталей. На этой странице ничего нет обязуется установить фиксированный минимальный объем заказа или время выполнения заказа, которое не применимо для другой конфигурации. Для соответствующей трансмиссии категорию, см.Вал отбора мощности кормосмесителейдиапазон.

Отправьте модель газонокосилки и существующий номер детали.

Отправьте модель дисковой косилки, существующий номер детали вала и шлицы ВОМ трактора. Мы подтвердим, является ли Полная сборка 14656849, половина орудия 82-14656849 или половина трактора 83-14656849 являются правильными. соответствие и выдайте предложение с указанием минимального заказа и времени выполнения для этой конфигурации.
