Замена гибкой муфты с нейлоновой передачей типа NL

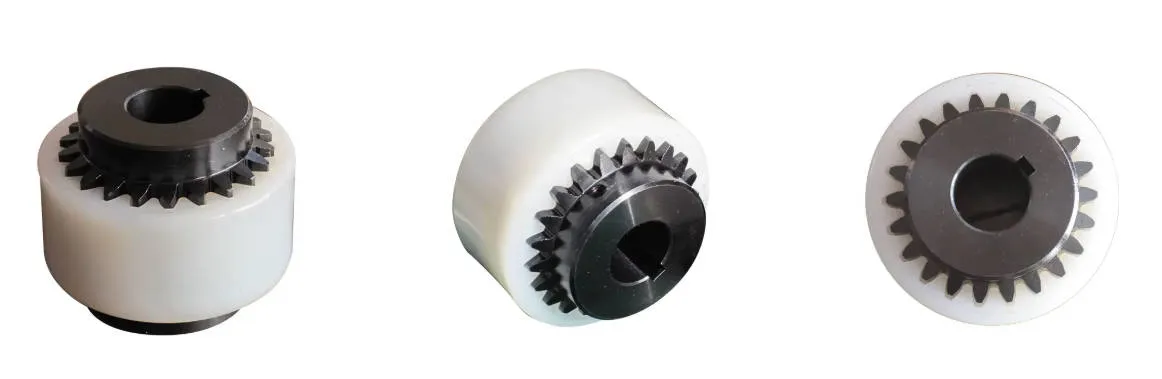

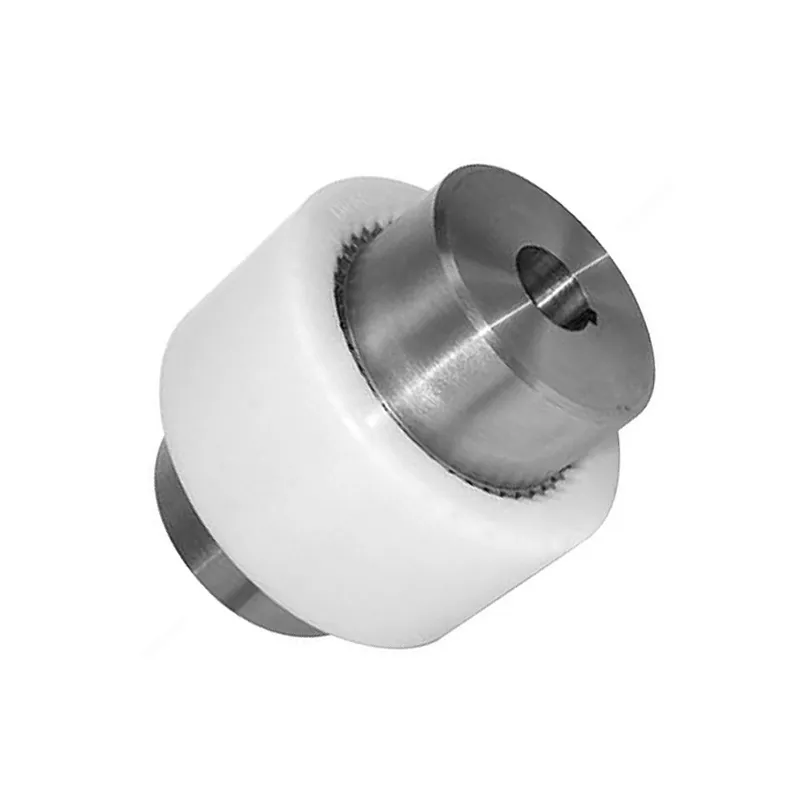

Гибкая муфта с нейлоновой передачей типа NL для насосов, вентиляторов и текстильного оборудования

Если вы имеете дело с такими машинами, как насосы, которые перекачивают жидкости в течение всего дня, вентиляторы, обеспечивающие вентиляцию помещений, или текстильное оборудование, работающее без остановок, вам нужна муфта, достаточно гибкая, чтобы выдерживать небольшие перекосы, но достаточно прочная, чтобы поддерживать стабильное движение крутящего момента. Замена РайдафонаГибкая муфта с нейлоновой передачей типа NLсоздан именно для этого.

Основные характеристики с первого взгляда

Почему стоит выбрать нейлоновую зубчатую муфту типа NL

• Устраняет несоосность:Компенсирует осевое смещение до 4 мм и угловое смещение до 2°, обеспечивая работу оборудования, даже если валы не выровнены идеально.
• Широкий размерный ряд:Модели от NL1 до NL10 предназначены для легких и средних условий эксплуатации, с крутящим моментом от 40 Н·м до 3150 Н·м и диаметром отверстия от 6 до 100 мм.
• Тихая, не требующая особого ухода конструкция:Высокопрочная нейлоновая втулка в сочетании со стальными ступицами обеспечивает более тихую работу и минимальное обслуживание.
• Коррозионностойкий и непроводящий:Нейлоновый рукав устойчив к воздействию химикатов и влаги — идеально подходит для влажных или пыльных помещений.
• Простая сборка:Простая конструкция позволяет осуществлять быструю установку и демонтаж без специальных инструментов.
• Устойчивость к температуре:Плавно работает от -20°C до +70°C.

Это идеальный вариант длягибкие зубчатые муфты для промышленного оборудования, а если конкретно работать с насосами, то это один из самых надежныхнейлоновые муфты для насосоввокруг. Достаточно компактный, чтобы поместиться в тесных помещениях.

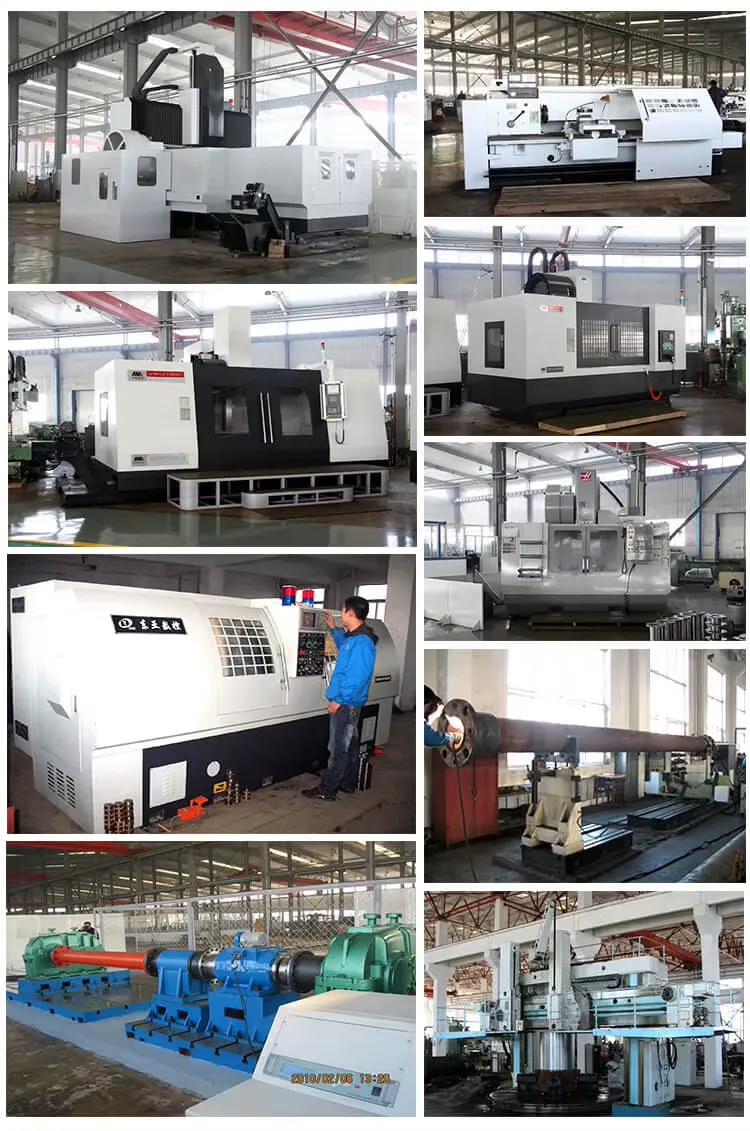

Raydafon производит эти муфты в Китае в соответствии со строгими стандартами ISO 9001. Каждая деталь проверяется на прочность. Обычайизготовленные на заказ нейлоновые зубчатые муфтыдоступны — мы можем настроить дизайн в соответствии с вашими конкретными настройками. Для текстильного оборудования это один из самых прочныхгибкие зубчатые муфты для текстильного оборудования, выдерживая постоянное движение ткацких или прядильных машин.

Мы предлагаем все виды размеров и конфигураций валов, поэтому вы получаете муфту, адаптированную к вашему оборудованию, а не универсальный вариант. Конкурентоспособные цены означают сокращение времени простоя и повышение эффективности оборудования.

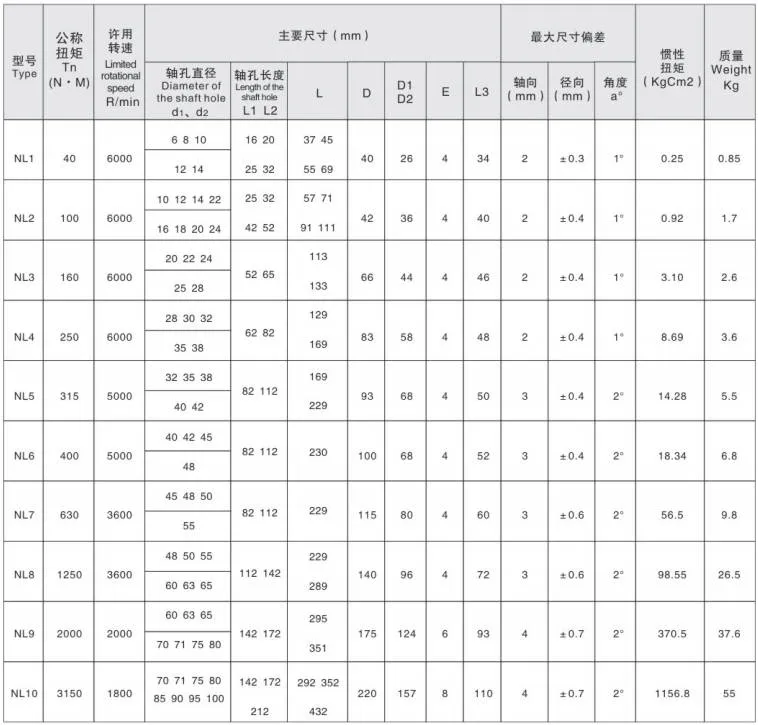

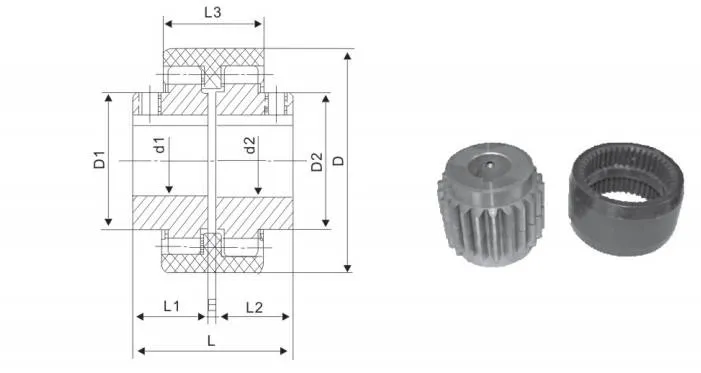

Спецификация продукта

Принцип работы

В гибкой муфте с нейлоновой шестерней типа NL используются зацепляющиеся зубья шестерни для передачи крутящего момента, а нейлоновая втулка внутри действует как ключевой гибкий компонент, компенсируя перекос вала и поглощая удары.

Как передается крутящий момент через муфту

• Две ступицы с внешними зубьями соединяются через встроенную нейлоновую внутреннюю зубчатую втулку.
• Когда ведущий вал передает крутящий момент на одну ступицу, внешние зубья входят в зацепление с внутренними зубьями нейлоновой втулки.
• Нейлоновая втулка плавно передает мощность на другую ступицу, соединенную с ведомым валом.
• Даже при угловом, параллельном или осевом смещении зацепляющаяся передача обеспечивает стабильную работу оборудования.

Почему нейлоновый рукав имеет значение

• Превосходные свойства эластичности и демпфирования снижают износ подключенного механического оборудования.
• Продлевает срок службы всей системы трансмиссии.
• Справляется с переменными нагрузками, компенсируя несоосность валов, предотвращая сбои трансмиссии и сокращая время простоя.

Примечание по техническому обслуживанию

Для поддержания стабильной эффективности работы муфты типа NL ключевым моментом является регулярная смазка зубьев шестерни. Разумная смазка снижает потери на трение при зацеплении, повышает стабильность работы и снижает вероятность отказов.

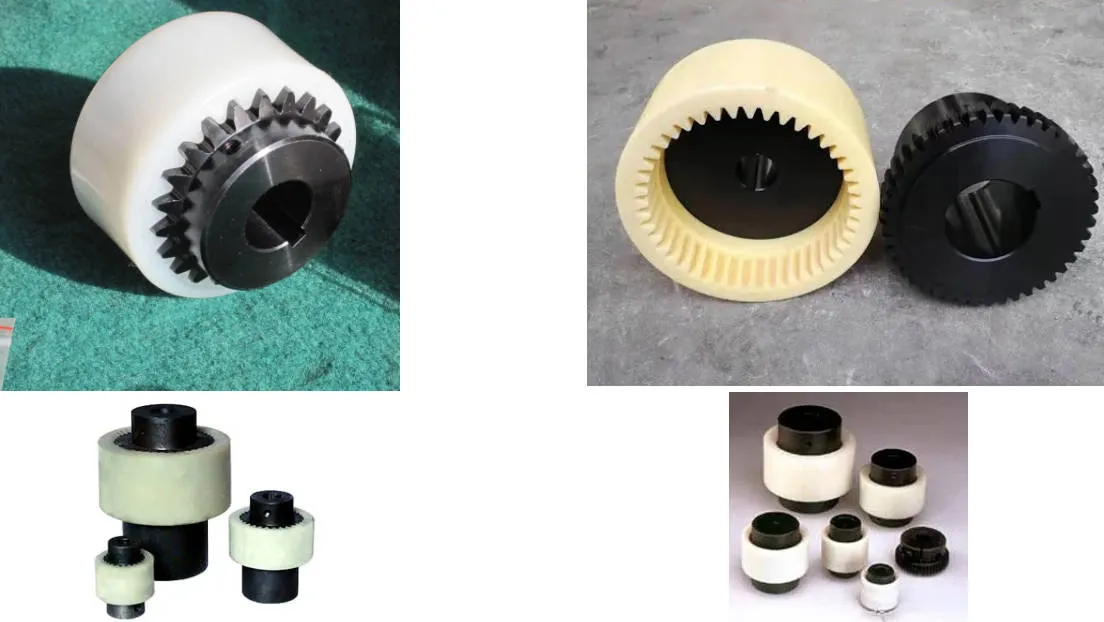

Особенности продукта

Высокопроизводительная нейлоновая конструкция рукава

• Высокопрочный нейлоновый рукав обеспечивает превосходную способность к эластичной деформации.
• Значительно повышает долговечность всей конструкции.
• Подходит в качестве важного гибкого компонента зубчатой ​​муфты с нейлоновой втулкой в ​​промышленном оборудовании, работающем в течение длительного времени.

Сильная передача крутящего момента

• Легко справляется с нагрузками с высоким крутящим моментом.
• Работает на тяжелых станках, горнодобывающей технике и крупногабаритном конвейерном оборудовании.
• Предпочтительная модель нейлоновой зубчатой ​​муфты с высоким крутящим моментом для многочисленных условий работы с высоким крутящим моментом.

Эффективная компенсация смещения

• Поглощает и компенсирует угловое, параллельное и осевое смещение.
• Снижает дополнительную нагрузку на соединенные валы.
• Продлевает срок службы всей системы трансмиссии.
• Решающее значение имеет производственное оборудование, требующее длительной непрерывной работы.

Амортизация и коррозионная стойкость

• Нейлоновый материал обеспечивает амортизацию и амортизацию.
• Снижает воздействие вибраций и ударов, обеспечивая более плавную работу.
• Предпочтительное решение для зубчатых муфт из амортизирующего нейлона для динамичных условий работы с частыми вибрациями.
• Металлические компоненты проходят специальную обработку для стабильной работы во влажной, пыльной или слабоагрессивной среде.

Не требует обслуживания и компактен

• Нет необходимости частого добавления смазки или регулировки.
• Уменьшает ежедневную нагрузку по техническому обслуживанию и снижает риск сбоев из-за неправильного обслуживания.
• Легкая и компактная конструкция обеспечивает простой и быстрый монтаж и демонтаж.
• Даже при компоновке оборудования с ограниченным пространством сборку выполнить легко.

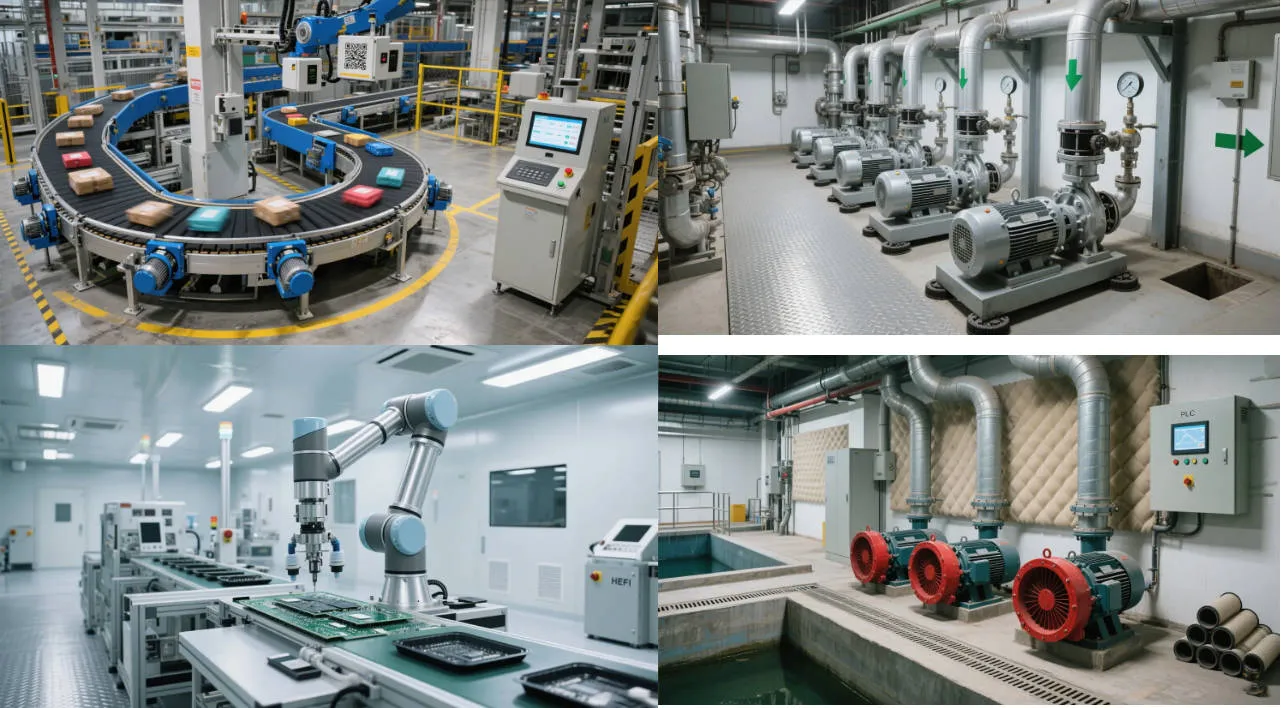

Применение продукта

Гибкая муфта с нейлоновой передачей типа NL работает в качестве детали трансмиссии для механических установок, которым требуется стабильная передача мощности. Его нейлоновая втулка сгибается, поглощая вибрации и исправляя небольшие перекосы вала.

Если вы ищете надежныйпоставщик промышленных зубчатых муфт, Raydafon может предоставить индивидуальные опции, которые точно соответствуют вашим потребностям, чтобы вы получили максимальную производительность и долговечность детали.
