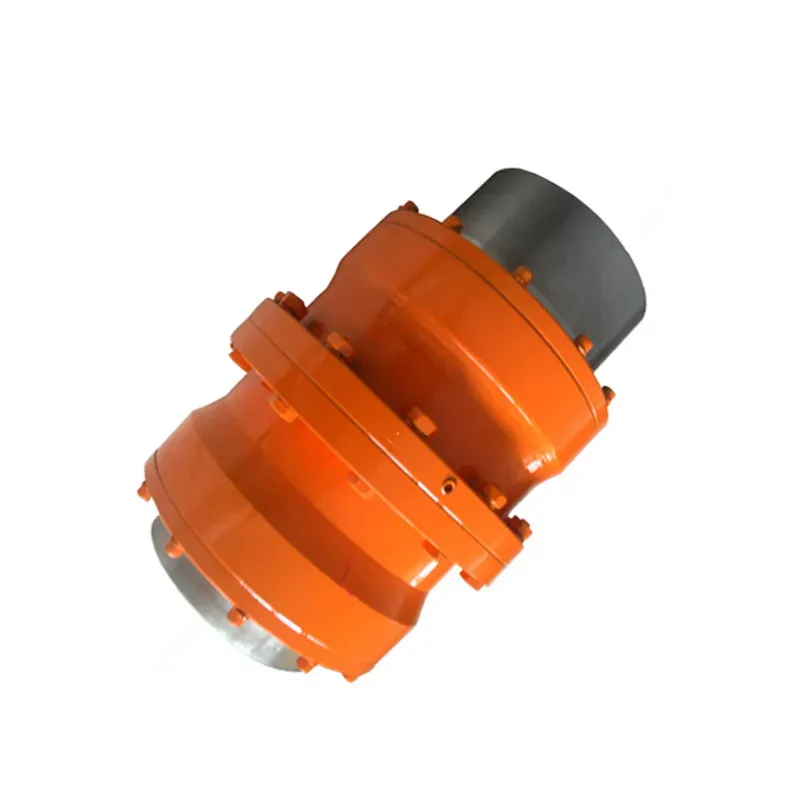

Если вашему тяжелому оборудованию — прокатным клетям сталелитейного завода, дробилкам цементного завода или горным конвейерам — требуется муфта, которая не отступает при высоком крутящем моменте, компания Raydafon предлагает замену зубчатой муфты барабанной формы GIGL.создан именно для этой работы.
Что делает этозубчатая муфта барабанавыделяться? Зубы барабанной формы. Они не просто передают власть — они справляются с беспорядком реального использования. Максимальный крутящий момент достигает 2000 кН·м, размеры отверстий варьируются от 50 мм до 400 мм, допускается угловое смещение до 1,5 градусов. Кроме того, оно компенсирует осевые и радиальные смещения, которые быстро изнашивают обычные муфты.
Raydafon изготавливает его из высокопрочной стали 42CrMo, а затем тщательно шлифует эвольвентные зубья шестерни, чтобы мощность передавалась плавно, а износ оставался низким. Это основной продукт для покупателей, которые ищутвысокомоментные зубчатые муфты для промышленного применения; он продолжает работать, даже когда машины сильно толкаются.
Эта муфта не только прочна, но и удобна в обслуживании. Он сертифицирован по стандарту ISO 9001. Зубчатое зацепление смазано, что снижает вибрацию и продлевает срок службы даже в пыльных шахтах или на душных цементных заводах. Его компактная конструкция означает, что его установка на прокатных станах или приводах конвейеров не представляет собой большого проекта. Вот почему это лучший выбор в качествепрочная зубчатая муфта барабанаи предпочтительный выбор для нестандартных зубчатых муфт для горнодобывающего оборудования — размеры и обработка поверхности могут быть адаптированы к вашей настройке.
Завод Raydafon находится в Китае, поэтому мы сочетаем хорошее качество с разумными ценами. Мы не продаем универсальные детали — мы работаем вместе с вами, чтобы подобрать подходящую муфту для ваших машин. Меньшее время простоя, более высокая эффективность и муфта, обеспечивающая движение вашего тяжелого оборудования.
Зубчатая муфта барабанной формы GIGL — это высокопроизводительный вариант в гибких системах зубчатых муфт, специально разработанный для сложных промышленных условий, где надежная передача мощности не подлежит обсуждению.

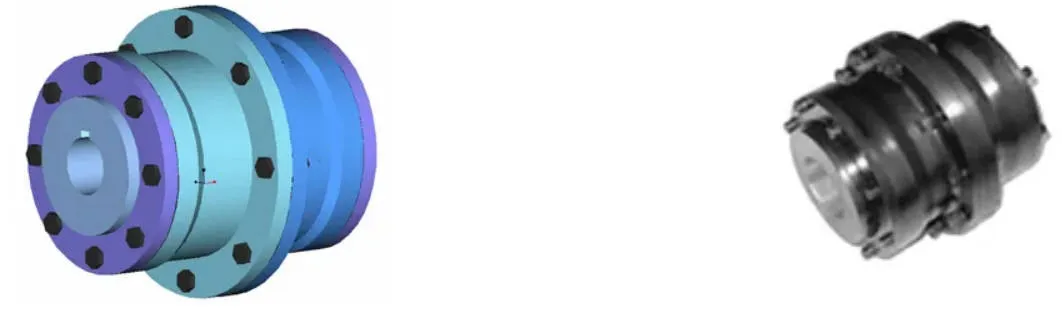

Что делает это продвинутымзубчатая муфта барабанной формыЛучшим выбором является его способность эффективно справляться с угловым смещением, сохраняя при этом передачу высокого крутящего момента. По сравнению с зубчатыми муфтами с прямыми зубьями модель GIGL обеспечивает увеличение допустимой нагрузки в среднем на 15–20 % при том же внешнем диаметре внутренней втулки и максимальном внешнем диаметре муфты. Это делает его подходящим для высоконагруженных приложений GIGL.
Одним из его самых больших преимуществ является улучшенная компенсация углового смещения. Когда радиальное смещение равно нулю, зубчатые муфты с прямыми зубьями выдерживают угол только 1°, а зубчатые муфты GIGL с барабанной формой поднимаются до 1°30’ — улучшение на 50%. Это делает его идеальным для низкоскоростных сред с большими нагрузками, таких какгорнодобывающее и металлургическое оборудование, где допуск на несоосность меняет правила игры.
Барабанная поверхность зуба улучшает контакт между внутренними и внешними зубами. Он устраняет распространенные проблемы с муфтами с прямыми зубьями, такие как сжатие кромок и концентрация напряжений на концах зубьев во время углового смещения. В то же время это снижает трение и износ, снижает шум и продлевает интервалы технического обслуживания. Расклешенная форма внешней зубчатой втулки облегчает сборку и разборку для специалистов по техническому обслуживанию.
Когда дело доходит до эффективности трансмиссии, зубчатая муфта барабанной формы GIGL достигает 99,7% — показатель, который говорит о ее надежности при использовании в промышленных зубчатых муфтах, от конвейерных систем на производстве до тяжелой техники в строительстве. Наружная зубчатая втулка использует зубья барабанной формы для плавного зацепления, изготовленные из высококачественной стали с поверхностями зубьев средней твердости, выдерживающими большие нагрузки. Дополнительная закалка поверхности зубьев (HRC ≥ 56) еще больше повышает долговечность. Его легкая конструкция обеспечивает низкую инерцию вращения — идеально подходит для оборудования, где скорость и точность имеют значение.
Чтобы зубчатая муфта барабанной формы GIGL работала долго и надежно, она оснащена надежными смазочными конструкциями и уплотнениями, которые продлевают срок службы и упрощают техническое обслуживание. Его симметричная конструкция обеспечивает превосходную взаимозаменяемость, что упрощает замену деталей. Для высокоскоростных операций, где окружная скорость превышает 36 м/с, динамическая балансировка предотвращает вибрацию и обеспечивает стабильную работу. Конфигурации отверстий вала обеспечивают гибкость — сочетание типов Y, Z1 и J1 для удовлетворения различных потребностей в соединениях.
Райдафон, надежныйпроизводитель зубчатых муфт, производит полный спектр зубчатых муфт барабанной формы, помимо GIGL, включая варианты GICL, GIICL, GICLZ, GIICLZ и NGCL — все они соответствуют строгим отраслевым стандартам, гарантирующим качество.
Эта жестко-эластичная муфта обладает множеством преимуществ: компактная конструкция, малый радиус поворота, высокая грузоподъемность, высочайшая эффективность, низкий уровень шума и длительные циклы технического обслуживания. Оно особенно хорошо подходит для низкоскоростных и тяжелых условий эксплуатации в металлургии (прокатные станы), горнодобывающей промышленности (дробилки), подъемно-транспортных работах (краны), а также в трансмиссиях валов нефтяной, химической и общей техники.
Из-за своей высокой жесткости и гибкости без эластичности его не рекомендуется использовать в оборудовании, требующем демпфирования вибраций, буферизации или чрезвычайно строгой центровки валов, например в прецизионном оборудовании, где даже небольшие вибрации могут повлиять на производительность.
Зубчатая муфта барабанной формы GIGL широко используется в отраслях тяжелой промышленности, где критически важны высокий крутящий момент, допуск на перекос и долговечность.
Обеспечивает передачу высокого крутящего момента на прокатных станах с грузоподъемностью на 15–20 % выше, чем у прямозубых муфт того же размера.
Компенсирует угловое и радиальное смещение, вызванное сильной вибрацией и тепловым расширением, продлевая интервалы технического обслуживания.
Создан для работы на низких скоростях и в условиях тяжелых нагрузок в горнодобывающем оборудовании, где важны устойчивость к перекосам и долговечность.
Надежная передача мощности на производственных линиях непрерывного действия с КПД 99,7 % и низкой инерцией вращения.
Подходит для приводов кранов и тяжелого подъемного оборудования, требующего стабильной передачи крутящего момента при переменных нагрузках.
Подходит для приводов насосов и компрессоров, где надежные уплотнительные и смазочные конструкции сокращают время простоя.
Raydafon — китайская компания.поставщик зубчатых муфтс более чем десятилетним опытом работы с компонентами механических трансмиссий. Мы сочетаем хорошее качество с конкурентоспособными заводскими ценами и не продаем универсальные детали — мы работаем вместе с вами, чтобы подобрать подходящую муфту для ваших машин.
Вам нужен определенный размер отверстия, закалка поверхности зуба (HRC ≥ 56) или нестандартная конфигурация отверстий вала? Мы подбираем размеры и обработку поверхности в соответствии с вашими требованиями.
Стандартные модели доставляются быстро, а наша команда инженеров по запросу предоставляет рекомендации по установке и вводу в эксплуатацию. Меньшее время простоя, более высокая эффективность и муфта, обеспечивающая движение вашего тяжелого оборудования.

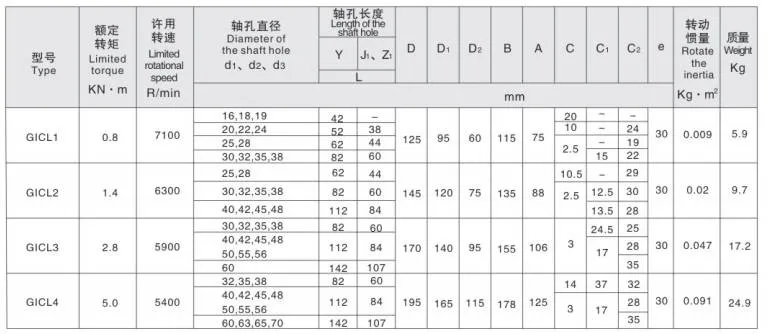

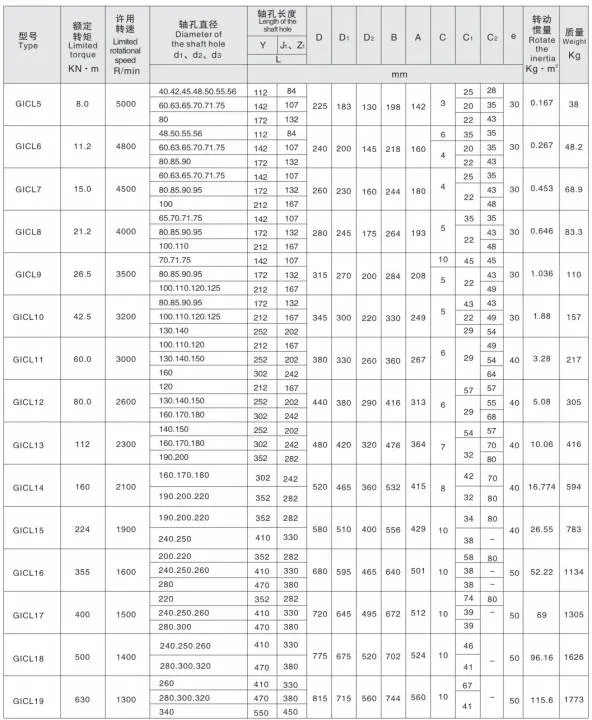

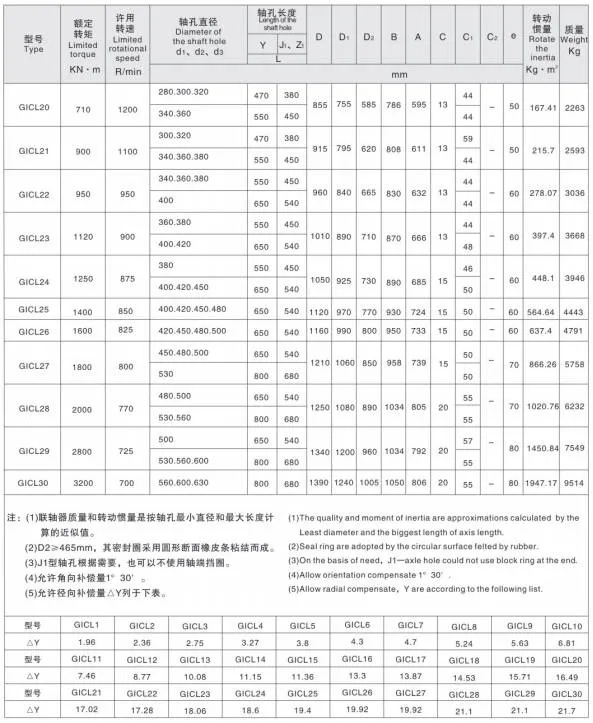

Зубчатая муфта барабанной формы GIGL достигает максимального крутящего момента 2000 кН·м и подходит для тяжелых промышленных трансмиссий на сталелитейных заводах, цементных заводах и горнодобывающем оборудовании.

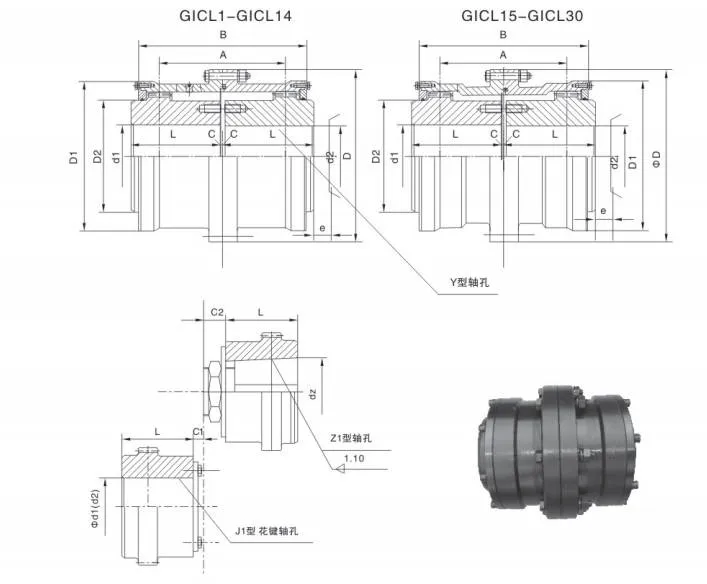

Диаметры отверстий варьируются от 50 до 400 мм, при этом доступны конфигурации отверстий вала типа Y, типа Z1 и типа J1 для удовлетворения различных потребностей в соединениях.
Муфта GIGL изготовлена из высокопрочной стали 42CrMo с прецизионно отшлифованными эвольвентными зубьями. Дополнительная закалка поверхности зубьев достигает HRC ≥ 56 для повышения долговечности.
Зубчатая муфта барабанной формы GIGL компенсирует угловое смещение до 1,5° и угловое смещение до 1°30', что на 50 % лучше по сравнению с зубчатыми муфтами с прямыми зубьями.
При одинаковом наружном диаметре внутренней втулки и максимальном наружном диаметре муфты зубчатая муфта GIGL барабанной формы обеспечивает на 15–20 % более высокую грузоподъемность и на 50 % большую компенсацию углового смещения, чем муфты с прямыми зубьями.
Да, зубчатая муфта барабанной формы GIGL сертифицирована по стандарту ISO 9001 и производится компанией Raydafon в Китае.
Зубчатая муфта барабанной формы GIGL обеспечивает КПД трансмиссии до 99,7%, обеспечивая надежную передачу мощности в тяжелой промышленности.
Муфта GIGL широко используется в прокатных клетях сталелитейных заводов, дробилках цементных заводов, горнодобывающих конвейерах, металлургии, подъемно-транспортных, нефтяных, химических и общих машинах.
