Дуплексное оборудование червей

Спецификация продукта

Дуплексная или двойная червячная шестерна оснащена червяком с флангами, разработанными с немного разными модулями и коэффициентами диаметров, создавая отдельные углы свинца на каждом профиле зуба. Это приводит к постепенно увеличивающей толщине зубов вдоль длины червя и сужению зазоров резьбов, что обеспечивает точный контроль обратной реакции.

На колесе червя различные модули создают уникальные коэффициенты модификации приложения и диаметры катания на каждом флангу, образуя различные передние и задние профили. Тем не менее, толщина зуба и пробелы остаются последовательными вокруг окружности колеса.

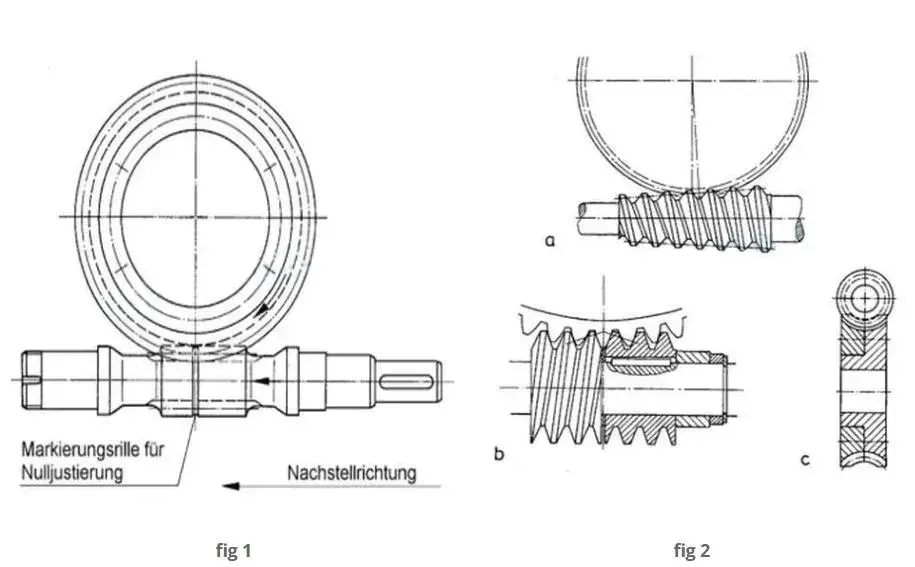

Обратная реакция регулируется путем осевого смещения червя, чтобы выровнять соответствующую толщину зуба с помощью колеса, достигая желаемого уровня обратной реакции (см. Рис. 1). Этот метод обеспечивает простую, точную настройку обратной реакции во время установки и непрерывной регулировки для изношенных шестерни, не влияя на контакт зубов или сетку.

Альтернативные методы регулировки обратной реакции включают в себя: изменение центрального расстояния с использованием эксцентричного концентратора для вала и колеса червяка; осевое перемещение конического червя (рис. 2а); разделение червя на две части, которые могут быть повернуты или сдвинуты относительно друг друга (система OTT, рис. 2B); или разделение колеса на два регулируемых диска (рис. 2C).

Сборка осторожность примечание

Наша оболочка Raydafon Duplex Broms имеет разные зубные модули с левой и правой стороны, поэтому червячные шестерни должны быть точно выровнены во время установки. Вот несколько ключевых шагов, чтобы запомнить:

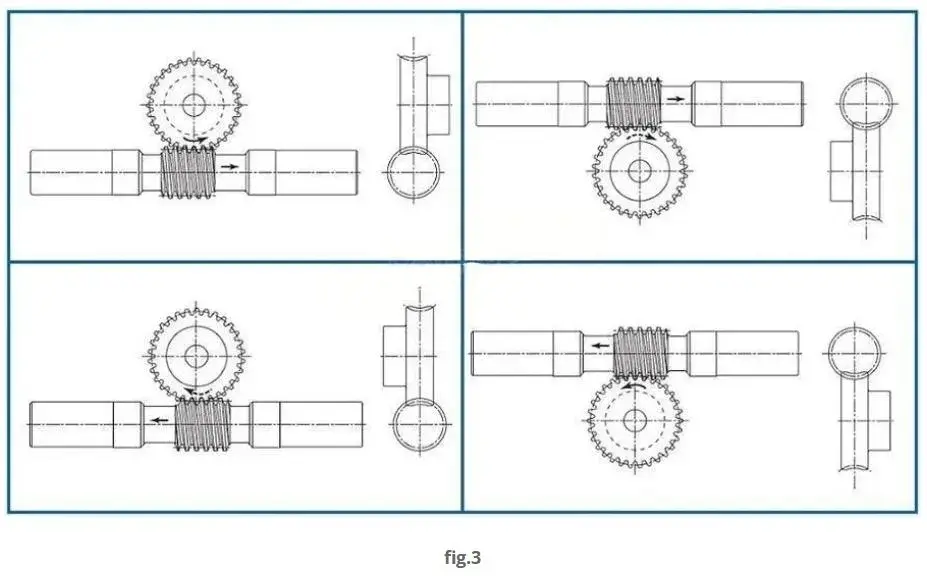

Перед установкой проверьте знак направления сборки. На каждом двухдушном шестерне и червях есть стрелка, которая представляет собой установку «Компас». При установке, спереди, вы должны убедиться, что стрелки червячной шестерни и точки передачи червя в том же направлении (см. Рисунок 3). Если направление стрелки будет изменено или смещено, центральное расстояние от червячного шестерни будет слишком большим, и оно не подойдет. Даже если он едва установлен, у зубчатой сетки будут проблемы, и это не займет много времени, чтобы зубы были сбиты или застряли, что задержит вещи!

Проверка эталонной позиции

V-Grove (60 °, глубина 0,3 мм) на периферии наконечника дуплексного червящего зуба отмечает эталонный зуб. Набор передач достигает обратной реакции в почти нулевой (± 0,045), когда этот эталонный зуб выравнивается с центром вращения червящего колеса на указанном центральном расстоянии «A» (см. Рис. 4).

Особенности продукта

Raydafon, давно созданный производитель в области механической передачи в Китае, долгое время был надежным поставщиком многих производителей машин, предоставляя клиентам высококачественные дуплексные червячные шестерни по доступным ценам с изысканным мастерством своих собственных фабричных мастеров. Наши продукты предназначены для сложных условий труда, а три основных преимущества делают работу оборудования более беззаботной.

Двойная модуля, более эффективная трансмиссия: дуплексные червячные шестерни Raydafon используют разные модули на левой и правой поверхностях зуба, как установка «двойного двигателя» на оборудовании. Высокопрочные медные сплавные сплавные шестерни сопоставлены с точными коваными сплавными стальными червями. После восьми ручных шлифований укус плотный и не проскальзывает, а эффективность передачи на 20% выше, чем у обычных шестерни для червя. Фабрика текстильной машины в Чжэцзяне сообщила, что после замены наших дуплексных червях передач потребление энергии оборудования было сильно уменьшено.

Двухступенчатая трансмиссия, высокий крутящий момент и низкий уровень шума: уникальная двухэтапная трансмиссионная структура удваивает крутящий момент дуплексных червей, сохраняя при этом бегущий шум еще ниже. Будь то точная точная настройка тяжелых стажных инструментов или непрерывная работа крупного оборудования, с ним можно легко обработать. Фабрика по переработке пищевых продуктов в Гуандун сказал, что оборудование, используемое для шума, когда работало, но после перехода на наши продукты семинар намного тише.
