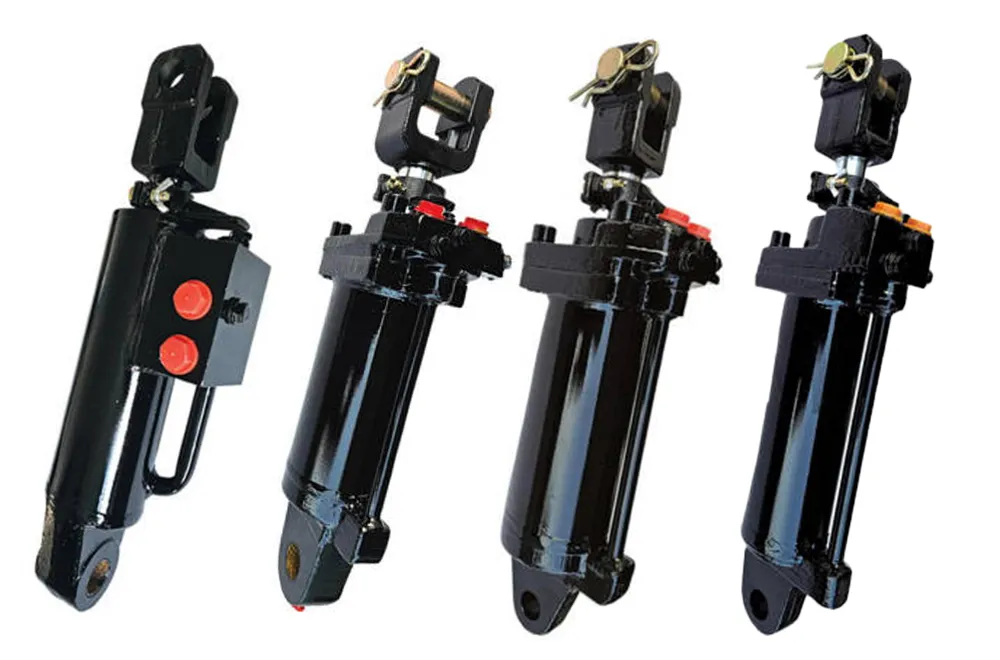

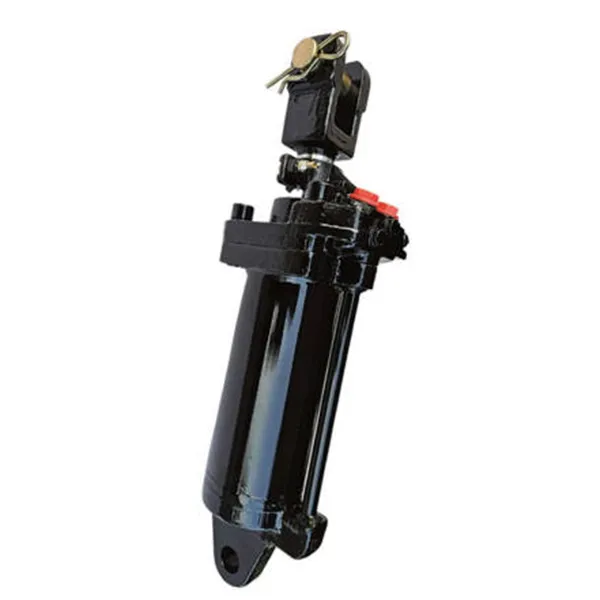

EP-TF1304.55.012 Гидравлический цилиндр подъема

Основные инженерные спецификации

Компоненты продукта

Обмен ваш старый цилиндр для гидравлического подъемного цилиндра EP-TF1304.55.012-это умный ход, но для того, чтобы получить максимальную отдачу от этого прочного гидравлического подъемного цилиндра, вы захотите соединить его с правильными частями. Давайте поговорим о том, что работает лучше всего.

Начните с гидравлических управляющих клапанов - эти маленькие рабочие лошади должны идти в ногу с требованиями цилиндра. Если рейтинг GPM/LPM вашего клапана слишком низкий, он засорит систему, замедляя движение промышленного гидравлического подъема. Никто не хочет задержать настройку, поэтому соответствие клапану с потребностями цилиндра не подлежит обсуждению.

Тогда есть гидравлический насос. Если вы обновляетесь до более прочного гидравлического цилиндра подъема, подобного этому, ваш текущий насос может не обрезать его. Вы должны проверить, может ли он натолкнуть достаточно жидкости, чтобы цилиндр двигался со скоростью, которая вам нужна. Недостериющий насос будет сдерживать даже самый жесткий гидравлический гидравлический цилиндр с тяжелым гидравлическим подъемом, поэтому не пропускайте эту проверку.

И давайте не будем упускать из виду основы: гидравлическая жидкость и фильтры верхней полки. Думайте о них как о жизни вашего гидравлического цилиндра подъема. Чистая жидкость сохраняет уплотнения в форме, останавливая утечки и износ, которые могут производить танка. Снижение дешевой жидкости или старых фильтров - это быстрый способ сократить жизнь этого надежного гидравлического подъемного цилиндра - так что немного тратить здесь, оно того стоит.

Как рассчитать подъемную способность гидравлического цилиндра

Выяснить, насколько гидравлический цилиндр может поднять, - это не просто математические упражнения - это ключ к выбору правильного для вашего снаряжения. Независимо от того, используете ли вы гидравлический цилиндр подъема для ножниц, перемещая материалы прямо вверх или поднимая автомобили, получение правильного размера обеспечивает безопасность, хорошо работает и от стоимости больше, чем необходимо.

Начните с основной формулы - не нужно преувеличить ее. Подъемная сила сводится к давлению на эффективную область цилиндра. В метрике это сила (в ньютонах) = давление (паскалы) × площадь (квадратные метры). Для Империала это сила (фунты) = давление (PSI) × площадь (квадратные дюймы). Чтобы получить область, просто используйте π Times (половина диаметра отверстия) квадрат. Допустим, у вас есть тяжелый гидравлический подъемный цилиндр с 100-миллиметровым отверстием (это около 3,94 дюйма), работающего в 200 бар (примерно 2900 фунтов на квадратный дюйм). Площадь будет в 3,14 раза (0,05 метра в квадрате), что составляет 0,00785 квадратных метров. Умножьте это на 200 × 10⁵ Pascals, и вы смотрите на 15 700 ньютонов силы - много для обработки жестких нагрузок.

Далее, не забудьте длину хода. Как высоко вам нужно поднять, зависит от этого. Будь то компактный гидравлический подъемный цилиндр для док-станций или длинный удар для телескопических подъемников, убедитесь, что удар соответствует вертикальному движению, которое вам нужно. Слишком короткий, и вы не можете достичь; Слишком долго, и вы тратите пространство.

Тогда есть реальные вещи, которые врезаются в эту теоретическую силу-повышение, угол, на котором установлен цилиндр, как быстро он движется. Вот почему вы добавляете коэффициент безопасности, обычно от 1,2 до 1,5. Для вертикальных гидравлических цилиндров в критических местах, таких как лифты или воздушные платформы, эта дополнительная маржа не является обязательным - это необходимо для обеспечения безопасности.

Наконец, проверьте, как монтируется цилиндром. То, как он прикреплен, влияет на то, насколько хорошо он переносит силу. Если вы используете OEM -гидравлический подъемный цилиндр в пользовательской настройке, убедитесь, что точки монтажа могут обрабатывать полную нагрузку без изгиба или изгиба. Независимо от того, нужен ли вам гидравлический цилиндр подъема в одном воздействии для подъемных таблиц или один для двойного действия для вертикальных работ, наша команда в Raydafon может помочь прибить правильный размер и настройку. Просто сообщите нам о нагрузке, ударе и давлении, и мы направим вас к правильному гидравлическому цилиндру подъема для работы.

Часто задаваемые вопросы

Q1: Как я узнаю, является ли мой нынешний цилиндр недостаточно для работы?

A: Общие знаки включают неспособность поднять номинальную нагрузку машины, очень медленную работу, даже когда двигатель находится на высоком обороне, или клапан для снятия давления вашей системы часто активируется во время нормального использования.

Q2: Каковы признаки утечки внутренней поршневой печати?

A: Наиболее очевидным знаком является «дрейф цилиндра», где поднятая нагрузка медленно опускается без какого -либо управляющего входа. Вы также можете заметить потерю власти и время медленнее, чем нормальный цикл.

Q3: Могу ли я просто заменить свой цилиндр большим, чтобы получить больше энергии?

A: В то время как более крупный цилиндр с отверстием обеспечивает больше силы, вы должны обеспечить, чтобы остальная часть вашей системы (насос, клапаны, шланги) может обеспечить адекватный поток. Вы также должны убедиться, что физические измерения нового цилиндра и точки монтажа будут соответствовать вашей машине. Проконсультируйтесь с специалистом, если вы не уверены.

Q4: Мой гидравлический цилиндр протекает с конца, где выходит стержень. Что это значит?

A: Это указывает на сбой уплотнения стержня, вероятно, вызванный забитым или поврежденным стержнем, загрязнением или простым износом. Тяжелый стеклоочиститель EP-TF1304.55.012 и жесткий хромированный стержень предназначены для минимизации этой общей проблемы.
