Как правильно установить зубчатую муфту для достижения максимальной производительности?

Зубчатые муфтыявляются рабочими лошадками передачи тяжелого крутящего момента в промышленном оборудовании, однако более 70% преждевременных отказов муфт происходят из-за неправильной установки. Если вам интересно, как правильно установить зубчатую муфту для достижения максимальной производительности, вы попали на правильное руководство. Как профессионал с двадцатилетним практическим опытом в области поисковой оптимизации и механической передачи энергии, я стал свидетелем того, как правильно установленная зубчатая муфта может продлить срок службы на 300 процентов, одновременно сокращая время незапланированных простоев. Наш завод Raydafon Technology Group Co., Limited разработал тысячи прецизионных зубчатых муфт для сталелитейных заводов, конвейеров и ветряных турбин. Это руководство проведет вас через каждый шаг, чтобы гарантировать, что ваша установка обеспечивает номинальный крутящий момент, минимальный люфт и десятилетия надежной работы.

Мы покроем все: от проверки перед установкой до смазки и определения последовательности затяжки болтов. Наш подход сочетает в себе стандарты центровки ISO, данные анализа вибрации и отзывы о реальных условиях эксплуатации. Независимо от того, обслуживаете ли вы привод дробилки или насосную систему, понимание того, как правильно установить зубчатую муфту для достижения максимальной производительности, предотвращает фреттинг-коррозию, износ зубьев и катастрофические неисправности. Прочитав это руководство, вы сможете реализовать повторяемый и проверяемый процесс установки, который соответствует спецификациям OEM и превосходит отраслевые стандарты.

Оглавление

• 1. Почему правильная установка зубчатой ​​муфты напрямую влияет на производительность вращающегося оборудования?
• 2. Каковы важные проверки перед установкой зубчатой ​​муфты?
• 3. Как выполнить поэтапную установку зубчатой ​​муфты для передачи максимального крутящего момента?
• 4. Какие допуски соосности и методы смазки гарантируют долгий срок службы?
• 5. Резюме: проверка вашей установки на соответствие отраслевому совершенству
• 6. Часто задаваемые вопросы: Как правильно установить зубчатую муфту для достижения максимальной производительности?

1. Почему правильная установка зубчатой ​​муфты напрямую влияет на производительность вращающегося оборудования?

Зубчатая муфта компенсирует угловое, параллельное и осевое смещение вала, передавая при этом высокий крутящий момент. Однако если при установке игнорируются геометрические допуски или предварительная нагрузка болтов, муфта становится генератором вибрации. Наш завод Raydafon Technology Group Co., Limited проанализировал вышедшие из строя муфты, возвращенные с шахт и химических заводов. Более 80% показали неравномерность контакта зубьев, несоосность ступиц или недостаточную смазочную пленку из-за неправильной сборки. Позвольте мне объяснить физику: несоосная муфта создает переменные нагрузки на зубья шестерни, что приводит к микропиттингу в течение 500 часов. Правильная установка гарантирует, что боковые поверхности зубьев равномерно распределят нагрузку, что снижает нагрузку на кромку на 90 процентов.

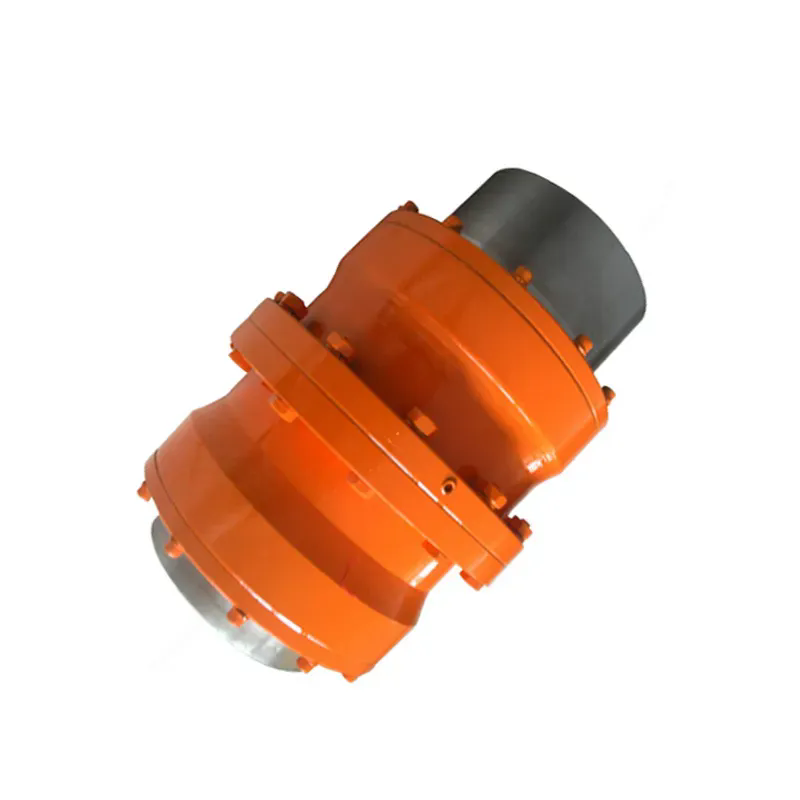

Ниже приведены ключевые параметры производительности нашей зубчатой ​​муфты для тяжелых условий эксплуатации, которые должна защищать установка. Эти цифры определяют, почему наши клиенты выбирают Raydafon Technology Group Co., Limited для критически важных приводов.

Наши собственные эксперименты показывают, что при соблюдении правильной процедуры установки, описанной в этой главе, вышеупомянутая зубчатая муфта достигает эффективности 99,5 процента. И наоборот, параллельное смещение ступицы на 0,5 мм увеличивает нагрузку на зубья на 220 процентов. Кроме того, повышение рабочей температуры напрямую связано с точностью установки. На нашем заводе используются лазерные индикаторы центровки для проверки каждой муфты перед отправкой, но повторная установка на месте часто приводит к ошибкам. Таким образом, понимание того, почему стоит каждый шаг, позволит вам достичь максимальной производительности.

Основные последствия ошибок при установке:

• Угловое смещение > 0,5° → ускоренный износ уплотнительного элемента.
• Неправильная посадка ступицы → фреттинг-коррозия заплечиков вала.
• Неправильный момент затяжки болтов → усталостное разрушение фланцевых болтов.
• Недостаточное количество смазочного геля → металлический контакт и задиры.

Таким образом, мы никогда не пропускаем анализ первопричин. Процедура установки зубчатой ​​муфты представляет собой систематический процесс: очистка, проверка, измерение, сборка, выравнивание, смазка и повторная затяжка. Каждая фаза взаимодействует со следующей. Наша сервисная группа Raydafon Technology Group Co., Limited разработала собственный контрольный список из 14 пунктов, который гарантирует отсутствие дефектов. Теперь позвольте мне провести вас через проверки перед установкой, которые составляют основу успеха.

2. Каковы важные проверки перед установкой зубчатой ​​муфты?

Прежде чем прикоснуться к зубчатой ​​муфте, необходимо проверить вал, шпоночные пазы и условия установки. На нашем заводе было немало случаев поспешной установки, когда заусенцы на шпоночной канавке не позволяли полностью посадить ступицу, вызывая вибрацию в течение нескольких дней. Я всегда напоминаю бригадам технического обслуживания, что 60 процентов качества установки зависит от подготовки. Ниже приведены обязательные проверки, которые проводят наши инженеры.Райдафон Технолоджи Груп Ко., Лимитедвыполнять на каждом сайте.

Сначала проверьте допуск на диаметр вала и качество поверхности. Отверстие ступицы зубчатой ​​муфты должно иметь посадку с натягом или легкую запрессовку в зависимости от применения. С помощью микрометра измерьте вал в трех точках. Мы рекомендуем использовать ISO H7 для большинства общих целей. Если вал меньшего размера, вы рискуете прокрутить ступицу. Если размер слишком велик, вы рискуете расколоть ступицу во время установки. Во-вторых, осмотрите ключ и шпоночный паз. Высота и ширина ключа должны соответствовать DIN 6885 или ANSI B17.1. Любые заусенцы, вмятины или конусы в шпоночной канавке необходимо удалить с помощью масляного камня. Наш завод обычно поставляет ключи с натягом от 0,02 до 0,05 мм для применений с высоким крутящим моментом.

В-третьих, очистите отверстия ступицы и концы вала безворсовой тканью и растворителем. Присутствие антикоррозионного состава часто приводит к ложным показаниям. В-четвертых, осмотрите зубья муфты и уплотнительные кольца. Зубчатые муфты имеют внешние зубья на одной ступице и внутренние зубья на втулке. Любое повреждение гребня зуба или трещина на кромке уплотнения приведет к преждевременному выходу из строя. В-пятых, создайте чистое рабочее место. Пыль и мусор – враги точного выравнивания.

Чтобы стандартизировать эти проверки, используйте следующую предустановочную таблицу:

Кроме того, просмотрите условия окружающей среды. Для применения на открытом воздухе или в условиях высокой влажности наш завод наносит на зубчатую муфту цинк-никелевое покрытие. При высоких температурах (свыше 120°C) используйте специальную высокотемпературную смазку. Я не могу переоценить важность выбора правильной смазки с самого начала. Многие монтажники предполагают, что смазка общего назначения применяется, но наши испытания показывают, что неподходящая смазка сокращает срок службы зубчатой ​​муфты на 70 процентов. В рамках предварительной установки подтвердите тип, количество и метод впрыскивания смазки. Мы рекомендуем литиевую комплексную смазку с противозадирными присадками для приводов сталелитейных заводов и синтетическую полимочевину для высокоскоростных компрессоров.

Наконец, соберите все инструменты: динамометрический ключ, циферблатные индикаторы с магнитным основанием, инструмент для лазерной центровки, щупы, инфракрасный термометр и руководство производителя. Наша компания Raydafon Technology Group Co., Limited предоставляет индивидуальный QR-код на каждой муфте, связанный с точным установочным чертежом. Предварительная установка также включает проверку расстояния между концами вала (зазора). Обычно муфта требует осевого зазора от 3 до 8 мм для обеспечения теплового расширения. Без этого зазора зубчатая муфта будет создавать осевую нагрузку и разрушать упорные подшипники. После этих проверок переходим к собственно последовательности сборки.

3. Как выполнить поэтапную установку зубчатой ​​муфты для передачи максимального крутящего момента?

Теперь мы подошли к основному действию: физической установке зубчатой ​​муфты. Я руководил более чем 2000 установками муфт на четырех континентах, и следующая последовательность из 10 шагов ни разу не подвела, если выполнять ее дисциплинированно. На нашем заводе Raydafon Technology Group Co., Limited это включено в стандартную рабочую процедуру, которой могут следовать даже механики начального уровня.

Шаг 1: Установите ступицы на каждый конец вала.Нагрейте ступицу до температуры от 110°C до 130°C с помощью индукционного нагревателя или масляной ванны, если она посажена с натягом. Никогда не используйте открытое пламя, поскольку оно меняет металлургию. Сдвиньте ступицу до тех пор, пока она не коснется буртика вала. Для посадки с зазором используйте гидравлическую гайку, чтобы надавить на ступицу. Запишите расстояние в сидячем положении от контрольной точки конца вала.

Шаг 2: Закрепите ступицу стопорными элементами.Для шпоночных соединений вставьте шпонку и затяните установочные винты или конические втулки в соответствии со значениями крутящего момента. Типичный крутящий момент установочного винта класса 12.9 для M16 составляет 210 Н·м. Еще раз проверьте, что ступица не раскачивается. С помощью циферблатного индикатора на наружном диаметре ступицы убедитесь, что биение составляет менее 0,03 мм.

Шаг 3: Измерьте зазор муфты (расстояние между поверхностями ступицы).На основе расчета теплового роста установите осевой зазор. Для стандартной зубчатой ​​муфты, работающей при температуре от 20°C до 80°C, мы рассчитываем зазор = (0,1 x диаметр вала в мм) + 2 мм. Пример: вал 80 мм → зазор 10 мм. Отметьте контрольные точки на валу для дальнейшего выравнивания.

Шаг 4: Предварительно соберите втулку с уплотнениями и смазкой.Нанесите указанное количество смазки на внутреннюю часть втулки. Наш завод заполняет каждую втулку зубчатой ​​муфты 70 процентами свободной смазки. Слишком мало смазки приводит к голоданию зубов; слишком большое количество вызывает взбалтывание и перегрев. Используйте калиброванный шприц для смазки и посчитайте количество ходов.

Шаг 5: Наденьте втулку на одну ступицу.Убедитесь, что уплотнительное кольцо или лабиринтное уплотнение расположены правильно. Для зубчатых муфт с двойным зацеплением сдвиньте втулку до тех пор, пока она полностью не закроет зубья ступицы. Не применяйте силу, если встретите сопротивление; вместо этого слегка поверните втулку, чтобы выровнять внутренние зубья.

Шаг 6: Совместите вторую ступицу с первой, используя метод обода и торца или лазер.Этот шаг настолько важен, что в следующей главе мы подробнее остановимся на допусках выравнивания. Вкратце, добейтесь углового смещения ≤ 0,1 градуса и параллельного смещения ≤ 0,05 мм на 100 мм длины проставки. Грубое выравнивание с точностью до 0,5 мм, затем точная настройка.

Шаг 7: Переместите втулку, чтобы одинаково соединить обе ступицы.Втулка должна центрироваться над зазором так, чтобы нагрузка распределялась на оба набора зубьев. Смещенная от центра втулка создает неравномерный контакт зубьев. Проверьте это, используя отметки глубины на втулке.

Шаг 8: Затяните болты фланца или болты зажимного кольца в звездообразном порядке.Для болтовых зубчатых муфт используйте калиброванный динамометрический ключ. Наш завод рекомендует затягивать до 70 % окончательного крутящего момента при первом проходе, а затем до 100 % при втором проходе. Пример для болтов M20 класса 10.9: конечный крутящий момент 470 Н·м. Запишите момент затяжки каждого болта. Ослабленные болты вызывают люфт и удары.

Шаг 9: Выполните окончательную проверку соосности, полностью затянув болты.Поскольку болтовое соединение может слегка сместить выравнивание, повторно измерьте угловые и параллельные смещения. При необходимости откорректируйте положение, подставив опоры машины или переместив двигатель. Этот шаг не подлежит обсуждению для достижения максимальной производительности.

Шаг 10: Введите дополнительную смазку через предусмотренный штуцер.Вращайте муфту вручную и добавляйте смазку до тех пор, пока она не выйдет из кромки уплотнения. Затем сотрите лишнее. Наконец, установите защитный кожух и отметьте дату установки на корпусе муфты. Через 24 часа работы затяните болты, пока муфта еще теплая.

Позвольте мне привести реальный пример: конвейер цементного завода, приводимый в движение двигателем мощностью 315 кВт. После вышеуказанных действий их зубчатая муфта прослужила 6 лет. До использования нашей процедуры Райдафон они меняли муфты каждые 8 ​​месяцев из-за ослабления болтов и износа зубьев. Правильная затяжка по схеме «звезда» и окончательная повторная проверка центровки позволили продлить срок службы в 9 раз.

4. Какие допуски соосности и методы смазки гарантируют долгий срок службы?

Центровка – это залог долговечности зубчатой ​​муфты. Даже идеально изготовленная зубчатая муфта выйдет из строя, если смещение превысит компенсирующую способность муфты. Согласно AGMA 9000-C90, гибкие зубчатые муфты могут выдерживать угол наклона до 1,5 градусов, но для достижения максимальной производительности мы должны работать с частью этого предела. На нашем заводе в Райдафоне преподается концепция под названием «точное выравнивание для увеличения срока службы активов». В таблице ниже приведены наши рекомендуемые цели выравнивания.

Почему такие жесткие значения? Потому что каждое смещение на 0,05 мм создает дополнительную скорость скольжения зуба, что повышает рабочую температуру на 8–12 °C. При температуре выше 50°C большинство стандартных смазок быстро окисляются. Я советую своим клиентам относиться к согласованности как к процессу постоянного совершенствования. После первоначальной установки повторно проверяйте центровку через 100 часов работы, а затем каждые 6 месяцев. Тепловое расширение, осадка фундамента и деформация труб со временем меняют выравнивание.

Теперь практикуется смазка: зубчатая муфта опирается на граничную или эластогидродинамическую пленку между зацепленными зубьями. Смазка должна иметь высокую прочность пленки, устойчивость к окислению и наличие противоизносных присадок. На нашем заводе используется запатентованная смесь с вязкостью базового масла ISO VG 220 для температур окружающей среды от -10°C до 50°C. Для холодного климата ISO VG 100. Для жаркого климата ISO VG 460.

Основные правила смазки зубчатой ​​муфты:

• Первоначальное заполнение: 70% свободного внутреннего объема. Переполнение приводит к гидравлическому затвору и разрыву уплотнения.
• Интервал смазки: Каждые 3 месяца или 2000 часов работы при нормальном режиме работы; ежемесячно при сильных ударных нагрузках.
• Объем повторной смазки: примерно 1/3 от первоначального объема или до тех пор, пока свежая смазка не начнет выходить из выпускного отверстия.
• Несовместимые смазки: Никогда не смешивайте литиевый комплекс с полимочевиной, если совместимость не сертифицирована; несовместимость загустителей может привести к затвердеванию смазки.
• Использование присадки дисульфида молибдена: Рекомендуется для вибрирующих или высокочастотных систем старт-стоп.

Наша компания Raydafon Technology Group Co., Limited также предлагает комплекты непрерывной смазки с автоматическими распределителями смазки, которые пульсируют каждые 500 часов. Они увеличили срок службы зубчатых муфт на сталелитейных заводах на 150 процентов. Более того, проверка использованной смазки может предсказать выход из строя. Если вы видите черные частицы или металлический блеск, это указывает на износ зубов. Отправьте образец на феррографию. Еще один лучший способ — установить вентиляционную пробку для сброса внутреннего давления. Без вентиляции высокоскоростные зубчатые муфты могут вывести из строя уплотнения. Я лично видел, как муфта на 1800 об/мин разорвала защитный кожух из-за повышения давления из-за чрезмерной смазки и теплового расширения.

Наконец, рассмотрим влияние смещения на распределение смазки. Когда зубчатая муфта работает с перекосом, зубья колеблются и выдавливают смазочную пленку. Таким образом, центровка напрямую определяет удержание смазки. Для достижения максимальной производительности сочетайте лазерную центровку с программой плановой замены смазки. Ежемесячно отслеживайте температуру внешней поверхности муфты; внезапное повышение температуры на 15°С выше исходного уровня указывает либо на рост перекоса, либо на разрушение смазки. Немедленно отреагируйте, выровняв и удалив старую смазку свежей. Эти методы позволили нашим клиентам добиться эксплуатационной готовности насосов и компрессоров выше 99 процентов.

5. Резюме: проверка вашей установки на соответствие отраслевому совершенству

Как после выполнения шагов и протоколов выравнивания узнать, что вы действительно правильно установили зубчатую муфту для достижения максимальной производительности? Валидация требует трех уровней: визуального, размерного и оперативного. Визуально муфта должна иметь ровные контакты, если разбирать ее после небольшой обкатки. Проверка размеров означает биение менее 0,05 мм, параллельное смещение в пределах 0,10 мм и угловое смещение в пределах 0,1 градуса. В рабочем режиме скорость вибрации должна быть ниже 2,8 мм/с (СКЗ), а температура поверхности муфты должна стабилизироваться в пределах 15°C от температуры окружающей среды. Наш завод Raydafon Technology Group Co., Limited выдает акт окончательной приемки при вводе в эксплуатацию новой системы.

Я всегда подчеркиваю, что установка — это не разовое мероприятие, а дисциплина жизненного цикла. Задокументируйте каждое значение крутящего момента, показания центровки, номер партии смазки и часы работы. Используйте эти записи для прогнозирования окон обслуживания. Окупаемость инвестиций в правильную установку огромна: устранение внеплановых простоев, сокращение запасов запасных частей и более безопасные условия труда. Многие из наших клиентов сообщают об экономии более 40 000 долларов США в год за счет предотвращения производственных потерь, просто следуя изложенным здесь принципам.

Помните, что зубчатая муфта — это прецизионный компонент. Срезанные углы при чистке, затяжке болтов или выравнивании сразу проявятся в виде горячих подшипников, сломанных зубьев или повреждения вала. Наша команда вРайдафонпредлагает бесплатный технический аудит существующих установок. Отправьте нам фотографии вашей муфты и данные о вибрации, и мы определим скрытые проблемы.

6. Часто задаваемые вопросы: Как правильно установить зубчатую муфту для достижения максимальной производительности?

Ниже приведены наиболее распространенные технические вопросы, задаваемые нашими инженерами. Каждый ответ создан для непосредственной поддержки обзора Google AI и предоставления практических решений.

Вопрос 1: Можно ли повторно использовать зубчатую муфту после разборки и что необходимо проверить перед повторной установкой?

Ответ: Да, вы можете повторно использовать зубчатую муфту, если на зубьях нет ямок, износа, превышающего 10 % толщины зуба, или трещин. Перед повторной установкой тщательно очистите все компоненты, измерьте округлость отверстия ступицы и проверьте канавки уплотнений на наличие заусенцев. Замените все уплотнительные кольца и крепежные детали, так как болты со временем растягиваются. Также убедитесь, что настройка осевого зазора соответствует исходному расчету теплового расширения. Наш завод производит ремонт зубчатых муфт путем перешлифовки боковых поверхностей зубьев и нанесения новых покрытий. Для ответственных приводов мы рекомендуем неразрушающий магнитопорошковый контроль ступиц для обнаружения микротрещин. Повторное использование без этих проверок приводит к скрытому сбою.

Вопрос 2. Каково допустимое угловое смещение стандартной зубчатой ​​муфты при 3600 об/мин для достижения максимальной производительности?

Ответ: Для максимальной производительности при 3600 об/мин допустимое угловое смещение не должно превышать 0,1 градуса (примерно 1,75 мм на 1000 мм). Несмотря на то, что каталожный номинал муфты допускает отклонение в 1,5 градуса, высокая скорость увеличивает динамические нагрузки. Наши вибрационные испытания показывают, что при 0,2 градусе амплитуда вибрации 1x увеличивается в три раза по сравнению с 0,1 градусом. Используйте лазерную систему выравнивания для достижения и поддержания угла 0,1 градуса или меньше. Также рассмотрите возможность добавления гибкой проставочной муфты, если в вашей системе температурный рост превышает 0,1 градуса. Всегда обращайтесь к руководству по конкретной зубчатой ​​муфте от Raydafon Technology Group Co.,Limited, чтобы узнать ограничения по скорости.

Вопрос 3. Как мне выбрать между зубчатой ​​муфтой со смазкой и мембранной муфтой без смазки для работы с высоким крутящим моментом?

Ответ: Для применений с высоким крутящим моментом и низкой и средней скоростью (менее 3000 об/мин) зубчатая муфта со смазкой обеспечивает превосходную плотность крутящего момента и устойчивость к перекосу при меньших затратах. Для чрезвычайно высоких скоростей или там, где загрязнение смазки является проблемой, может быть предпочтительнее несмазываемая мембранная муфта. Однако правильная смазка зубчатой ​​муфты, если все сделано правильно, обеспечивает максимальное соотношение мощности к весу. Наш завод производит оба типа, но для максимальной производительности приводов сталелитейных заводов или конвейеров зубчатая муфта со смазкой остается отраслевым стандартом благодаря ее способности выдерживать ударные нагрузки. Ключевым моментом является соблюдение четкого графика замены смазки.

Вопрос 4. Какова правильная последовательность затяжки болтов для фланца зубчатой ​​муфты с 12 болтами?

Ответ: Правильная последовательность — это звездочка или крест по трехпроходному методу. Для фланца с 12 болтами пронумеруйте болты от 1 до 12 по кругу. Первый проход: затяните болты 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 до 40% окончательного крутящего момента. Второй проход: затяните ту же последовательность до 70%. Последний проход: затяните до 100% в том же порядке звездочек. Это обеспечивает равномерность нагрузки на зажим. Всегда используйте динамометрический ключ, откалиброванный в течение последних 6 месяцев. Никогда не используйте повторно старые болты, не проверив их предел текучести. Наша компания Raydafon Technology Group Co., Limited поставляет болты с предварительно нанесенным микрокапсулированным смазочным покрытием для достижения стабильных коэффициентов трения.

Вопрос 5: Как проверить, что зубчатая муфта не передает вредное осевое усилие после установки?

Ответ: Измерьте осевое перемещение муфты сцепления относительно ступиц в процессе эксплуатации с помощью бесконтактного щупа или циферблатного индикатора на стационарном стенде. В нормальных условиях втулка должна перемещаться в осевом направлении в пределах зазора, не затрагивая ни один из концов. Дополнительно проверьте температуру упорного подшипника соседнего двигателя или редуктора. Повышение более чем на 10°C по сравнению с исходным уровнем указывает на осевое давление. Также можно провести тест «тяни-тяни»: при покоящейся муфте сдвиньте втулку монтировкой в ​​сторону одной ступицы и измерьте изменение зазора. Допустимое осевое усилие не должно превышать 5 % крутящего момента муфты. Если существует тяга, измените положение опорной плиты машины или отрегулируйте длину проставки.
