Подъемный цилиндр вилочного погрузчика
  • Подъемный цилиндр вилочного погрузчикаПодъемный цилиндр вилочного погрузчика
  • Подъемный цилиндр вилочного погрузчикаПодъемный цилиндр вилочного погрузчика

Подъемный цилиндр вилочного погрузчика

Подъемный цилиндр вилочного погрузчика Raydafon — это вертикальный подъемный компонент, установленный на мачте, который поднимает и опускает вилочную каретку. Изготовлен из высокопрочной стали с подобранным поршнем и оптимизированной конструкцией уплотнительного кольца. Стандартные модели имеют внутренний диаметр 56–60 мм, шток 45 мм, ход поршня 1500–1505 мм и рабочее давление 17,5–18,1 МПа. Усовершенствованные модели включают буферное устройство, которое предотвращает резкие удары при полном ходе, защищая как груз, так и конструкцию мачты. Совместим с электрическими и дизельными вилочными погрузчиками. Пять стандартных моделей от N30M300 до A2A35M300, индивидуальный диаметр цилиндра и ход поршня доступны для OEM. Минимальный заказ 50 единиц, время выполнения оптовой партии 25-35 дней. Отправьте модель вилочного погрузчика, требования к ходу и количество для получения предложения.
Raydafon · Китайский производитель OEM

Специальный подъемный цилиндр для электрических и дизельных вилочных погрузчиков — ход 1500 мм, прямые поставки OEM

Подъемный цилиндр вилочного погрузчика — это вертикальный гидравлический цилиндр, установленный на мачте, который поднимает и опускает вилочную каретку. Raydafon производит его из высокопрочной стали с подобранным поршнем и оптимизированной конструкцией уплотнительного кольца, которая снижает утечку масла и износ. Усовершенствованные модели оснащены буферным устройством, которое предотвращает резкие удары при полном ходе, защищает хрупкий груз и снижает износ мачты.

Совместим с Электрический и дизельный
Рабочее давление 17,5-18,1 МПа
Отверстие ΦD от 56 до 60 мм
Род Φd Φ45 мм
Ход S 1500-1505 мм
Вес единицы 32,6-50 кг
Вертикальное и горизонтальное

Подъемный цилиндр против цилиндра наклона — что на самом деле делает подъемный цилиндр

Вертикальная ось

Подъемный цилиндр(этот продукт)

  • ДвижениеВертикально вверх и вниз
  • ФункцияПоднимает и опускает вилочную каретку
  • Диапазон хода1500-1505 мм стандарт
  • МонтажУстанавливается внутри рельсов мачты
  • Буферное устройствоДоступно на продвинутых моделях
Горизонтальная ось

Цилиндр наклона

  • ДвижениеНаклон вперед и назад
  • ФункцияИзменяет угол мачты и вилки
  • Диапазон хода32-193 мм
  • МонтажКрепится к шарниру основания мачты
  • Буферное устройствоОбычно не требуется
Посмотреть цилиндр наклона вилочного погрузчика →

Оба цилиндра работают вместе во время цикла подъема и размещения: оператор наклоняет мачту, чтобы выровнять груз, затем поднимает каретку с помощью подъемного цилиндра. Использование двух цилиндров одного завода обеспечивает постоянную реакцию гидравлики и упрощает учет запасных частей. Полный ассортимент указан вГидравлический цилиндр вилочного погрузчикакатегория.

Пять стандартных моделей — полная таблица технических характеристик

Все пять моделей имеют одинаковый корпус из высокопрочной стали и идентичную конструкцию уплотнительных колец. Выберите модель, которая соответствует мачте вашего вилочного погрузчика и установочному расстоянию, или отправьте OEM-чертеж для индивидуальной сборки.

Номер чертежа Отверстие ΦD Род Φd Ход S Установить. л Давление Порт Масса
Н30М300-5/400000-000 Φ56 Φ45 1500 1658 18,1 МПа Г1/2 32,6 кг
А2А30М300-400000-000 Φ56 Φ45 1500 1658 18,1 МПа М22×1,5 36 кг
3.5Н4.5Х-400000-003 Φ60 Φ45 1505 1780 17,5 МПа М22×1,5 41 кг
Н35М300-5/400000-001А Φ60 Φ45 1500 1808 18,1 МПа Г1/2 46 кг
А2А35М300-400000-000 Φ60 Φ45 1500 1808 18,1 МПа М22×1,5 50 кг

Не можете подобрать расстояние установки? Отправьте номер чертежа OEM или физический образец. Raydafon выполняет реверс-инжиниринг, производит образец и цитирует партию по тому же чертежу. Более широкий ассортимент гидроцилиндров, используемых на другой мобильной технике, см.Гидравлический цилиндркатегория.

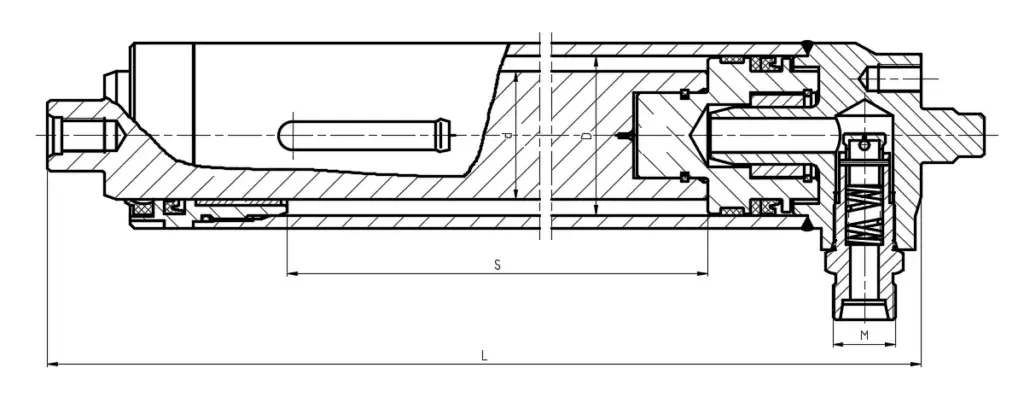

Габаритные чертежи

Forklift lift cylinder dimension drawing
Обзор установки — схема монтажа, интерфейс отверстия/стержня и положение порта.

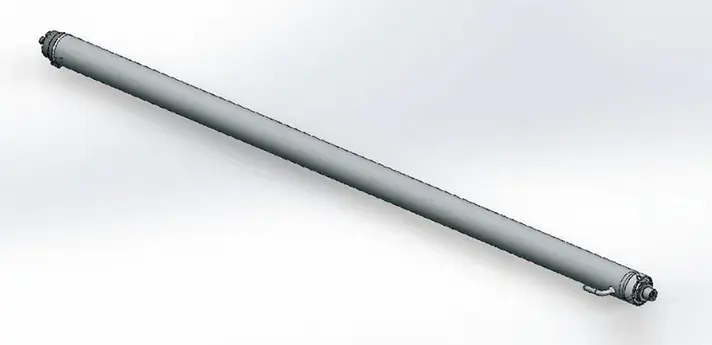

Forklift lift cylinder product detail
Детали продукта — конструкция уплотнительного кольца и узел поршня
Forklift lift cylinder application photo
Применение — монтируется на работающую мачту вилочного погрузчика.
Инженерное проектирование

Четыре конструктивных пункта, которые продлевают срок службы цилиндра

01

Корпус из высокопрочной стали

Износостойкость и стойкость к обработке являются основными требованиями. На тяжелых грузовых автомобилях, работающих ежедневно, поверхность цилиндра практически не изнашивается после продолжительной эксплуатации.

02

Соответствующие поршень и уплотнительное кольцо

Геометрия поршня и профиль уплотнительного кольца подобраны в комплекте. После оптимизации конструкции уплотнительного кольца количество неисправностей, связанных с утечками масла, значительно снижается — один клиент сообщил, что частота технического обслуживания сократилась примерно вдвое.

03

Отзывчивое управление подъемом

Цилиндр немедленно реагирует на нажатие рычага. Операторы могут двигаться быстро при срочном подъеме или замедляться для точного позиционирования хрупкого груза — без задержек и прыжков.

04

Буферное устройство на продвинутых моделях

Буфер конца хода замедляет поршень, когда вилка достигает вершины мачты. Никаких сильных ударов и вибрации — это защищает хрупкие грузы и снижает износ конструкции мачты.

Преимущества подъемных цилиндров для вилочных погрузчиков Raydafon

  • A
    Совместим с электрическими и дизельными вилочными погрузчиками.

    Пять стандартных моделей подходят для большинства мачт вилочных погрузчиков. Установочные расстояния от 1658 мм до 1808 мм соответствуют обычным складским и логистическим грузовикам.

  • B
    Стабильное давление при непрерывных циклах

    Номинальное 17,5-18,1 МПа. Соответствующий комплект поршня и уплотнения поддерживает стабильное давление при частых циклах подъема-опускания без дрейфа.

  • C
    Низкая утечка масла, низкий износ

    Оптимизированная конструкция уплотнения снижает утечки на пыльных складах и в условиях повышенной влажности. Более низкая частота технического обслуживания напрямую снижает эксплуатационные расходы.

  • D
    Защита буферного устройства

    Усовершенствованные модели замедляют ход поршня в конце хода, предотвращая сильное воздействие на хрупкий груз и уменьшая износ мачты и самого цилиндра.

  • E
    OEM-поддержка

    Отправьте марку и модель вилочного погрузчика или номер чертежа. Raydafon выполняет реверс-инжиниринг, пробует и оценивает заказную партию по одному и тому же чертежу.

  • F
    Прямые поставки с завода

    Производится на собственном заводе Raydafon в Нинбо. Клиенты сотрудничают напрямую с производителем, что обеспечивает быстрое послепродажное обслуживание и стабильное качество партий.

Где используются подъемные цилиндры вилочных погрузчиков

Погрузка и разгрузка склада

Загрузка контейнеров, комплектация поддонов и перемещение полок. Чувствительное управление подъемом ускоряет обработку стандартных грузов на поддонах.

Заводские подъемные работы

Тяжелые или нестандартные промышленные грузы, когда оператору требуется точный контроль высоты на вершине мачты для штабелирования.

Портовый и логистический оборот

Непрерывная среда с тяжелым циклом. Буферное устройство и малоизнашиваемые уплотнения позволяют цилиндру выполнять тысячи циклов за смену.

Послепродажное обслуживание и запасные части

Дилеры вилочных погрузчиков и поставщики послепродажного обслуживания, которым нужен надежный подъемный цилиндр, эквивалентный OEM-производителю, для популярных моделей грузовиков. Доступно как складское, так и индивидуальное производство.

Спецификация заказа

Совместимость
Электрические и дизельные погрузчики
Рабочее давление
17,5-18,1 МПа
Диаметр отверстия
от 56 до 60 мм
Диаметр стержня
Φ45 мм
Гладить
от 1500 до 1505 мм
Расстояние установки
1658–1808 мм
Вес единицы
от 32,6 до 50 кг
Порт/интерфейс
Г1/2, М22×1,5
Буферное устройство
Доступно на усовершенствованных моделях для безударной остановки полного хода.
Уплотнение
Оптимизированная конструкция уплотнительного кольца для уменьшения утечек масла и износа.
Кастомизация
Индивидуальный диаметр отверстия, ход поршня, тип порта, OEM-упаковка и частная торговая марка
минимальный заказ
50 единиц на модель
Время выполнения оптовой партии
25-35 дней после депозита и утверждения чертежа
Основа котировки
Модель и тоннаж вилочного погрузчика, требуемый ход, размер порта, количество, порт назначения

Как ваш заказ проходит через Raydafon

01

Краткое описание приложения

Отправьте марку и модель вилочного погрузчика, тоннаж, требуемый ход, размер порта, количество и порт назначения.

02

Выбор модели

Raydafon подтверждает, подходит ли стандартная модель (N30M300/A2A30M300/3.5N4.5H/N35M300/A2A35M300) или требуется специальная сборка.

03

Утверждение образца и чертежа

Для индивидуальных сборок компания Raydafon выполняет реверс-инжиниринг OEM-детали, производит образец и согласовывает с покупателем диаметр отверстия, ход, расстояние установки и размеры портов.

04

Обработка корпусов и стержней

Корпус цилиндра из высокопрочной стали отточен до допуска. Поршневой шток отшлифован и покрыт твердым хромом для обеспечения износостойкости.

05

Сборка и настройка буфера

Поршень, уплотнения, направляющая втулка и буферное устройство собраны. Ход буфера настроен таким образом, чтобы стопор был безударным при номинальном давлении.

06

Упаковка и отгрузка

Цилиндры упакованы в деревянные ящики с антикоррозийным маслом и защитными торцевыми крышками. Отправка морским, воздушным или экспресс-доставкой с упаковочным листом, счетом-фактурой и отчетом об инспекции.

Документация и поддержка качества

  • ✓
    Сертификат материала

    Сертификат на материал корпуса цилиндра и штока, паспорт уплотнительного состава прилагается к каждой поставке.

  • ✓
    Отчет об испытаниях под давлением

    Перед упаковкой каждый баллон подвергается испытанию под номинальным давлением. Регистрируются утечки, плавность хода и посадка порта.

  • ✓
    Протокол проверки размеров

    Диаметр отверстия, шток, ход, установочное расстояние и размеры портов записаны в соответствии с заказанной спецификацией или чертежом заказчика.

  • ✓
    Экспортная упаковка

    Деревянный ящик с антикоррозийным маслом и защитными торцевыми крышками. Большие партии баллонов упаковываются на поддоны и обвязываются ремнями для морской перевозки.

Часто задаваемые вопросы

Что такое подъемный цилиндр вилочного погрузчика?

Подъемный цилиндр вилочного погрузчика — это вертикальный гидравлический цилиндр, установленный на мачте, который поднимает и опускает вилочную каретку. Он преобразует гидравлическое давление в линейное движение вдоль вертикальной оси и является одним из трех основных гидравлических цилиндров вилочного погрузчика наряду с цилиндром наклона и цилиндром рулевого управления.

В чем разница между подъемным цилиндром и цилиндром наклона?

Подъемный цилиндр перемещается вертикально и контролирует высоту вилочной каретки. Цилиндр наклона перемещается горизонтально и контролирует угол наклона мачты вперед и назад. Оба работают вместе при подъеме или позиционировании груза. Райдафон производит и то, и другое, а цилиндр наклона указан на сайте отдельно.

Какое рабочее давление выдерживает этот цилиндр?

В зависимости от модели рабочее давление составляет 17,5 МПа или 18,1 МПа. Размеры отверстия и штока соответствуют этому диапазону давления, поэтому цилиндр сохраняет стабильное давление при непрерывных циклах подъема.

Какие материалы и уплотнения используются?

Корпус цилиндра и шток поршня изготовлены из высокопрочной стали. В комплекте уплотнений использован износостойкий компаунд с оптимизированной конструкцией уплотнительного кольца. Такая структура уменьшает утечку масла и износ, что продлевает срок службы на пыльных складах или в условиях повышенной влажности.

Что такое буферное устройство и почему оно имеет значение?

На продвинутых моделях Райдафон цилиндр имеет буферное устройство в конце хода. Когда вилка достигает вершины мачты, буфер замедляет поршень, поэтому не возникает резкого «лязга» или вибрации. Это защищает хрупкий груз и снижает ударный износ мачты и самого цилиндра.

С какими вилочными погрузчиками он совместим?

Пять стандартных моделей охватывают общие применения в электрических и дизельных вилочных погрузчиках. Расстояние установки варьируется от 1658 мм до 1808 мм, поэтому большинство стандартных мачт имеют соответствующую модель. Для мачт OEM или более старых грузовиков Raydafon поддерживает индивидуальный диаметр отверстия, ход и расстояние установки.

Каков минимальный заказ и время выполнения заказа?

Минимальный заказ составляет 50 единиц на модель. Срок выполнения оптовой партии составляет 25-35 дней после внесения депозита и утверждения чертежа, в зависимости от сложности модели и количества заказа.

Как мне запросить ценовое предложение?

Отправьте модель и тоннаж вашего вилочного погрузчика, требуемый ход, размер порта, количество и порт назначения. Raydafon подтвердит модель или разработает индивидуальную сборку, а затем предложит предложение FOB Нинбо с указанием времени выполнения и деталей упаковки.

Готовы приобрести специальные подъемные цилиндры для вилочных погрузчиков?

Отправьте модель и тоннаж вашего вилочного погрузчика, требуемый ход, размер порта и количество заказа. Raydafon подтвердит стандартную модель или разработает индивидуальную сборку, а затем предложит предложение FOB Нинбо с указанием времени выполнения и деталей упаковки.
