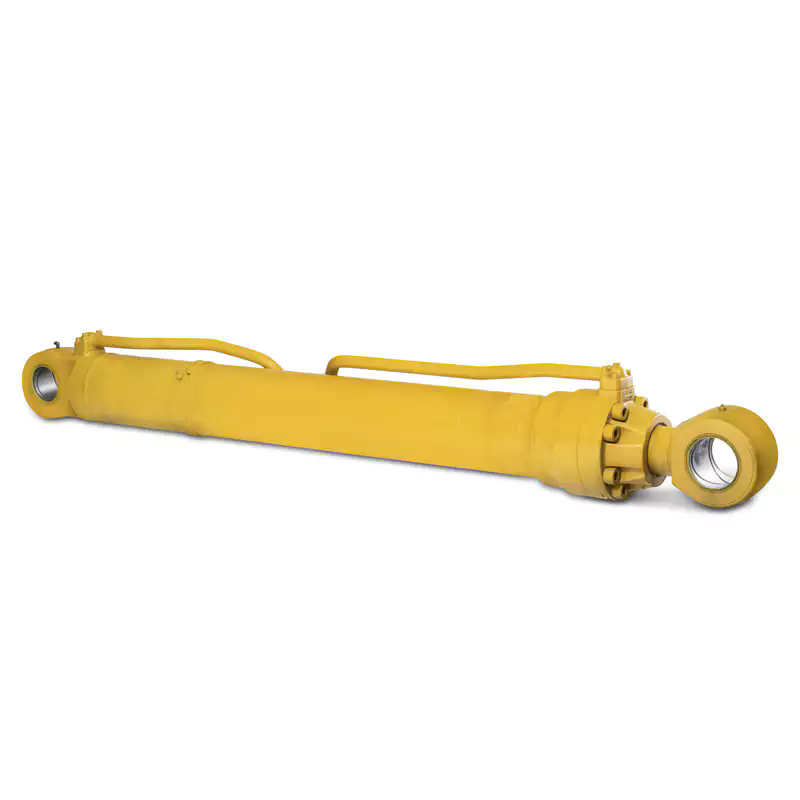

Почему длина хода имеет решающее значение при выборе гидравлического цилиндра?

При выборе гидроцилиндра для любого тяжелого применения — будь то строительная техника, сельскохозяйственная техника или промышленная автоматизация — один параметр стоит выше остальных, определяя производительность, безопасность и долговечность:длина хода. Длина хода определяет не только то, насколько далеко цилиндр может выдвигаться или втягиваться, но также влияет на конфигурацию крепления, устойчивость штока к продольному изгибу, срок службы уплотнения и общую стабильность системы. Выбор неправильной длины хода может привести к катастрофическому механическому отказу, дорогостоящему простою или неэффективной работе. В этом подробном руководстве мы используем двадцатилетний опыт работы в отрасли, чтобы объяснить, почему длина хода является краеугольным камнем при выборе гидравлического цилиндра и как принять обоснованное решение, соответствующее именно вашим потребностям.

Являясь лидером в области решений для гидравлической энергетики,Райдафон Технолоджи Груп Ко., Лимитедспроектировал и поставил тысячи заказныхГидравлический цилиндрединиц по всему миру. Наш завод следует строгим стандартам ISO, гарантируя, что ход каждого цилиндра оптимизирован для реальных условий. Независимо от того, заменяете ли вы существующий блок или проектируете новую систему, понимание критического характера длины хода избавит вас от узких мест в производительности и непредвиденных затрат на ремонт. Давайте углубимся в механику, параметры и практические соображения, которые делают длину хода решающим фактором.

Что определяет длину хода и почему она определяет производительность гидравлического цилиндра?

Длина хода — это общее расстояние, которое проходит шток поршня из полностью втянутого (закрытого) положения в полностью выдвинутое (открытое). Хотя это определение кажется простым, его влияние распространяется на все аспекты деятельности организации.Гидравлический цилиндр. За 20 лет работы с тяжелой техникой и нестандартными исполнительными системами я был свидетелем бесчисленного количества сценариев, когда, казалось бы, незначительное несоответствие длины хода приводило к серьезным поломкам. ВРайдафон Технолоджи Груп Ко., ЛимитедНаша команда инженеров рассматривает длину хода как центральную опору, вокруг которой спроектирован весь цилиндр. Ниже мы объясним, почему этот параметр не подлежит обсуждению.

Во-первых, длина хода напрямую определяет полезный диапазон движения. Если ход слишком короткий, оборудование не сможет достичь требуемых положений; если слишком длинный, это приводит к чрезмерному ходу, возможным внутренним столкновениям и повышенному риску коробления стержня при сжатии. Более того, длина хода влияет на динамику уплотнения. Более длинные ходы требуют более точного выравнивания, чтобы предотвратить неравномерный износ уплотнений поршня и подшипников штока. Наш завод задокументировал, что цилиндры с оптимизированным соотношением хода к диаметру цилиндра имеют на 40 % более длительный срок службы уплотнений по сравнению с имеющимися в продаже несоответствующими моделями.

Критические факторы, связанные с длиной хода

• Порог продольного изгиба стержня:Чем длиннее ход, тем выше вероятность сбоя при загрузке колонки. Инженеры должны рассчитать критическую нагрузку Эйлера на основе длины хода, диаметра стержня и способа крепления.
• Целостность уплотнения:Увеличенный ход увеличивает путь контакта между штоком и уплотнениями. На нашем заводе используются современные полиуретановые уплотнения, которые выдерживают более длинные ходы, сохраняя при этом нулевую утечку при высоких циклах.
• Направляющая и длина подшипника:Более длинные ходы требуют более длинных опорных поверхностей, чтобы предотвратить повреждение цилиндра боковыми силами.Райдафон Технолоджи Груп Ко., Лимитедвключает сверхпрочные крышки подшипников, выдерживающие ход до 3000 мм без отклонения.
• Монтаж ограничений пространства:Длина хода определяет длину втянутого и выдвинутого положения. Многие клиенты упускают из виду, что вогнутая длина должна соответствовать раме машины. Наша команда дизайнеров всегда выполняет проверку 3D-интерференции.

С точки зрения производительности правильная длина хода гарантирует, что гидравлический цилиндр будет работать в заданном диапазоне давления. Увеличенный ход может привести к увеличению объема гидравлической жидкости, сокращая время отклика системы. И наоборот, недостаточный ход приводит к механическим ограничениям. В приложениях с большим циклом работы, таких как листогибочные прессы или погрузочно-разгрузочные работы, длина хода даже влияет на энергоэффективность. Например, ход на 50 мм длиннее требуемого может увеличить время цикла на 15 %, что напрямую повлияет на производительность. Поэтому, прежде чем указать цилиндр, мы наРайдафон Технолоджи Груп Ко., ЛимитедВсегда сопоставляйте весь кинематический профиль машины так, чтобы точно соответствовать длине хода.

Как длина хода влияет на устойчивость крепления и устойчивость к короблению?

Устойчивость крепления часто является самым недооцененным последствием неправильного расчета длины хода. Способ крепления гидравлического цилиндра — будь то вилка, цапфа, фланец или выступ — взаимодействует с увеличенной длиной хода, создавая моменты и боковые нагрузки. В испытательной лаборатории нашего завода мы сравнили цилиндры с одинаковым диаметром цилиндра, но с разным ходом поршня в условиях боковой нагрузки. Результаты неизменно показывают, что по мере увеличения длины хода сверх рекомендуемого соотношения (отношение хода к диаметру цилиндра > 8:1 для стандартных цилиндров с рулевой тягой) цилиндр становится уязвимым к короблению и отказу крепления. Давайте рассмотрим эту взаимосвязь подробно.

Когда цилиндр расширяется, длина неподдерживаемого стержня увеличивается, заставляя его действовать как колонна под действием сжимающей силы. Если длина хода слишком велика по сравнению с диаметром штока, даже умеренные нагрузки могут привести к необратимому изгибу или катастрофической поломке. Вот почемуРайдафон Технолоджи Груп Ко., Лимитедвсегда рекомендует рассчитывать критическую нагрузку, вызывающую продольный изгиб, по отраслевым формулам. Для мобильных устройств, таких как самосвалы или экскаваторы, где ударные нагрузки являются обычным явлением, мы часто увеличиваем диаметр штока или включаем стопорные трубки, чтобы эффективно уменьшить длину без опоры без изменения длины хода.

Ключевые параметры стабильности, на которые влияет длина хода

• Сила колонны:Формула Эйлера (Pcr = π²EI / (KL)²) показывает, что критическая нагрузка уменьшается пропорционально квадрату длины хода. Увеличение хода на 20 % снижает сопротивление короблению примерно на 30 %.
• Концентрация монтажного напряжения:Длинный ход увеличивает силу рычага, действующую на монтажные кронштейны, штифты и болты. Наша фабрика использует анализ методом конечных элементов (FEA) для усиления точек крепления, когда ход превышает 1,5 метра.
• Прогиб под нагрузкой:Удлиненный ход приводит к более сильному отклонению штока, ускоряет износ уплотнений и вызывает неравномерное выравнивание поршня. Мы решаем эту проблему, используя хромированные стержни с индукционной закалкой, устойчивые к изгибу.
• Направляющая точность:Для длинноходовых цилиндров в нашем производственном процессе используются удлиненные бронзовые подшипники для равномерного распределения радиальных нагрузок. Эта философия дизайна является стандартной для всехГидравлический цилиндрмодели, которые мы производим.

С практической точки зрения наша команда заменила многочисленные цилиндры конкурентов, вышедшие из строя из-за коробления при длине хода всего 800 мм, но на штоки меньшего размера. В одном проекте уплотнителя отходов мы сконструировали цилиндр с длиной хода 1800 мм, используя диаметр штока 100 мм и специальную стопорную трубку для уменьшения длины без опоры. Результатом стало увеличение срока службы на 300% по сравнению с предыдущими агрегатами. Это показывает, что длина хода — это не просто размерная характеристика, а критическое инженерное решение с точки зрения безопасности. Для любой установки в тяжелых условиях проконсультируйтесь с такими специалистами, какРайдафон Технолоджи Груп Ко., Лимитедгарантирует, что ваш гидравлический цилиндр выдержит как статические, так и динамические нагрузки во всем диапазоне хода.

Почему настройка длины хода повышает общую эффективность системы?

Несмотря на то, что стандартные длины хода широко доступны, настройка хода в соответствии с вашими конкретными задачами позволяет добиться значительного повышения эффективности. За десятилетия консультирования горнодобывающей, строительной и сельскохозяйственной отраслей я видел, что цилиндры «один размер подходит всем» часто ставят под угрозу скорость, энергопотребление и структурную интеграцию. ВРайдафон Технолоджи Груп Ко., Лимитед, мы выступаем за оптимизацию длины хода, поскольку она напрямую согласовывает кинематику привода с рабочим циклом машины. Вот как точная настройка повышает эффективность системы.

Во-первых, нестандартная длина хода исключает мертвый ход. Стандартные цилиндры могут иметь дополнительный ход, который никогда не используется, однако цилиндру по-прежнему требуется полный объем гидравлической жидкости для каждого цикла. Эта потерянная мощность увеличивает нагрузку на насос и потери энергии. Точно указывая необходимую длину хода, наш завод уменьшает внутренний объем жидкости, что позволяет сократить время отклика и снизить рабочие температуры. В недавнем случае с автоматизированной прессовой линией мы сократили длину хода на 70 мм по сравнению со стандартным вариантом, что привело к сокращению времени цикла на 12 % и снижению расхода гидравлического масла на 8 %.

Преимущества эффективности настройки хода

• Сниженное падение давления:Более короткая длина хода означает более короткий путь жидкости внутри цилиндра, что снижает потери давления и улучшает отзывчивость привода.
• Компактная конструкция машины:Благодаря точной длине хода рамы машин можно уменьшить, что снижает затраты на материалы и общий вес. Наш завод работает с OEM-производителями, чтобы обеспечить беспрепятственную интеграцию цилиндров.
• Более низкие затраты на техническое обслуживание:Правильная длина хода сводит к минимуму боковую нагрузку и напряжение уплотнения, сокращая время незапланированных простоев. Наши собственные данные показывают, что цилиндры с нестандартным ходом имеют на 30% меньшую частоту технического обслуживания.
• Оптимизированная эффективность амортизации:Когда длина хода известна точно, мы можем спроектировать внутренние подушки, которые плавно замедляют поршень, уменьшая удары и шум в конце хода.

Кроме того, настраиваемая длина хода позволяет нам использовать расширенные функции, такие как встроенные датчики положения или механизмы блокировки, без выступающих компонентов. Например, в подъемных платформах точность длины хода гарантирует, что платформа достигает точной рабочей высоты без чрезмерного выдвижения. Наш завод использует станки с ЧПУ для достижения допуска на ход ±0,5 мм, гарантируя повторяемость в критически важных для позиционирования приложениях. В конечном счете, кастомизация превращается в универсальнуюГидравлический цилиндрв компонент с соответствующими характеристиками, который повышает эффективность всей гидравлической системы. Когда вы сотрудничаете сРайдафон Технолоджи Груп Ко., Лимитед, вы получаете оптимизацию длины хода, подкрепленную строгими инженерными расчетами и проверкой в ​​реальных условиях.

Ключевые параметры гидравлического цилиндра: размер отверстия, диаметр штока и соотношение хода

Понимание взаимосвязи между длиной хода и другими важными параметрами обеспечивает сбалансированную конструкцию. Ниже представлена ​​подробная таблица, показывающая, какРайдафон Технолоджи Груп Ко., Лимитедстандартизирует своюГидравлический цилиндрдиапазон, иллюстрирующий рекомендуемые пределы хода в зависимости от диаметра отверстия и штока для обеспечения оптимальной производительности и безопасности. Данные получены на основе технических рекомендаций нашего завода и строгих полевых испытаний.

Наша фабрика подчеркивает, что эти ценности являются отправной точкой; для хода, выходящего за эти пределы, мы включаем дополнительные конструктивные особенности, такие как шток большего диаметра, усиленные подшипники или телескопические конфигурации. Кроме того, ориентация установки (горизонтальная или вертикальная) влияет на допустимую длину хода, поскольку вертикальные цилиндры подвергаются меньшему риску коробления, но требуют тщательного учета падения поршня. КаждыйГидравлический цилиндротРайдафон Технолоджи Груп Ко., Лимитедсопровождается подробной спецификацией, в которой длина хода соотносится с расчетной максимальной грузоподъемностью. Мы также предлагаем отчеты по анализу методом конечных элементов для критически важных приложений, чтобы гарантировать абсолютную надежность.

Другие параметры, взаимозависимые с длиной хода

• Тип крепления цилиндра:Крепления с цапфой допускают более длинный ход по сравнению с фланцевыми креплениями из-за лучшего распределения нагрузки.
• Рабочее давление:Более высокое давление (до 350 бар) требует более короткого хода или большего диаметра штока во избежание коробления.
• Материал уплотнения:При длине хода более 1200 мм мы используем специальные уплотнения с тефлоновой подложкой для поддержания низкого трения и предотвращения выдавливания.
• Температурный диапазон:Экстремальные температуры могут повлиять на расширение стержня; более длинные ходы требуют компенсации теплового роста.

Опираясь на таблицу и эти взаимозависимые параметры, инженеры могут с уверенностью выбрать или заказать цилиндр, в котором длина хода будет сбалансирована с размером цилиндра и прочностью штока.Райдафон Технолоджи Груп Ко., Лимитедподдерживает обширный склад компонентов, что позволяет нам изготавливать цилиндры с индивидуальной длиной хода без длительного времени выполнения заказа. Такая гибкость гарантирует, что вы получите точно спроектированное решение, которое максимизирует как производительность, так и экономическую эффективность.

Резюме и окончательные рекомендации

Длина хода — это гораздо больше, чем просто размер хода; это краеугольный камень функциональности, безопасности и эффективности гидравлических цилиндров. В этом руководстве мы рассмотрели, как длина хода влияет на устойчивость к короблению, устойчивость крепления, долговечность уплотнения, реакцию системы и общую конструкцию машины. Выбор правильной длины хода — будь то путем тщательного выбора готового продукта или индивидуального проектирования — напрямую приводит к сокращению времени простоя, снижению общей стоимости владения и повышению эксплуатационной безопасности. ВРайдафон Технолоджи Груп Ко., ЛимитедПодход нашего завода объединяет передовые инструменты моделирования, материаловедение и многолетний практический опыт для создания гидравлических цилиндров, которые превосходно работают в самых сложных условиях.

Для любого нового проекта или модернизации мы рекомендуем начинать с комплексного анализа кинематических требований приложения, профилей нагрузки и ограничений при монтаже. Наша команда инженеров готова помочь вам в определении идеальной длины хода и связанных с ней параметров. Не позволяйте длине хода быть второстепенной мыслью — сотрудничайте с производителем, который рассматривает ее как важнейшую конструктивную переменную. КонтактРайдафон Технолоджи Груп Ко., Лимитедсегодня, чтобы обсудить ваши требования к гидравлическим цилиндрам и запросить индивидуальное предложение. Наша заводская гарантия и глобальная сеть поддержки гарантируют, что ваше оборудование будет работать на пике своих возможностей, цикл за циклом.

Часто задаваемые вопросы: общие вопросы о выборе длины хода
