Какой материал зубчатой ​​муфты лучше работает в суровых условиях?

При выборе компонентов механической передачи мощности для экстремальных условий эксплуатации вопрос «Какой материал зубчатой ​​муфты лучше работает в суровых условиях?» становится критически важным. В суровых условиях обычно используются высокие температуры выше 200°C, агрессивные среды, такие как соленая вода или химические вещества, абразивная пыль, циклические ударные нагрузки или непрерывная работа с минимальной смазкой. После десятилетий полевых данных и достижений материаловедения ответ ясен:термообработанная легированная сталь с антикоррозионным покрытиемобеспечивает превосходную общую производительность, в то время какнержавеющая сталь (дуплекс или 17-4PH)преобладает в коррозионно-гигиенических зонах. Однако ни один из этих материалов не работает оптимально, если толькоЗубчатая муфтаКонструкция включает в себя правильную металлургию, термическую обработку и отделку поверхности. На заводе Raydafon Technology Group Co., Limited было протестировано более 15 марок материалов в реальных суровых условиях, и ниже мы представляем обоснованные выводы.

В этом подробном руководстве описаны механические свойства, соотношение затрат и выгод, а также устойчивость к воздействию окружающей среды обычных материалов зубчатых муфт. Мы также поделимся собственными данными нашего завода относительно твердости, плотности крутящего момента и пределов усталости. Независимо от того, работаете ли вы в горнодобывающей промышленности, судостроении, сталелитейном производстве или морской ветроэнергетике, понимание поведения материалов при термоциклировании, точечной коррозии и отказе эластогидродинамической смазки имеет важное значение. К концу этой статьи вы получите структурированную матрицу решений для выбора правильного материала зубчатой ​​муфты для вашего применения в суровых условиях, основанную на инженерных стандартах Raydafon.

Оглавление

• 1. Что определяет агрессивную среду для зубчатых муфт?
• 2. Почему выбор материала существенно влияет на долговечность зубчатой ​​муфты?
• 3. Какие стальные сплавы превосходно выдерживают высокие температуры и термические удары?
• 4. Чем нержавеющая сталь и ковкий чугун отличаются от агрессивных сред?
• 5. Какие данные о производительности предоставляет завод Raydafon для зубчатых муфт, рассчитанных на высокие нагрузки?
• Заключение и призыв к действию
• Часто задаваемые вопросы: Какой материал зубчатой ​​муфты лучше работает в суровых условиях?

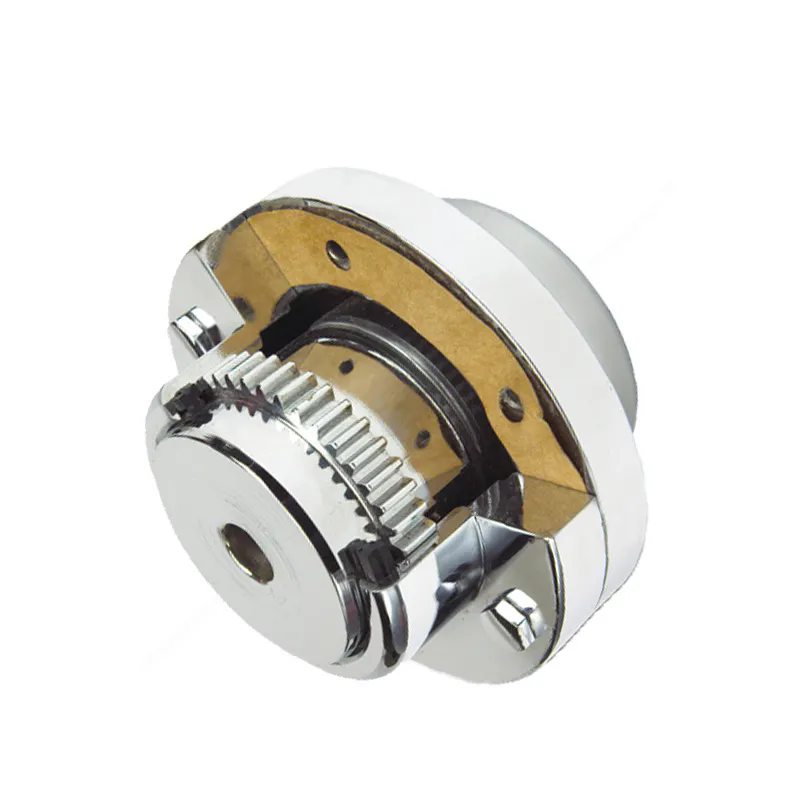

Что определяет агрессивную среду для зубчатых муфт?

Жесткая окружающая среда — это любая рабочая среда, которая ускоряет износ, коррозию или усталость материала за пределами типичных промышленных условий. Для зубчатой ​​муфты, которая передает крутящий момент, компенсируя перекосы, факторы окружающей среды напрямую влияют на целостность поверхности зубьев, удержание смазки и устойчивость конструкции. На основании глобального анализа отказов, проведенного нашим заводом, суровые условия окружающей среды делятся на четыре основные категории. Понимание этих категорий поможет ответить на вопрос: «Какой материал зубчатой ​​муфты лучше работает в суровых условиях?» потому что каждый материал реагирует по-разному.

• Зоны высоких температур (от 200°C до 500°C):Постоянное воздействие тепла от печей, печей или моторного отсека. Стандартная углеродистая сталь теряет твердость и испытывает микроструктурные изменения (эффект отпуска). Смазочные материалы быстро разлагаются, что приводит к смазке границ и задирам.
• Агрессивная атмосфера (pH 3–5 или солевой туман):Морские палубы, химические заводы, очистка сточных вод. Питтинговая коррозия начинается на боковых поверхностях зубьев, создавая концентраторы напряжений, которые распространяются на усталостные трещины. Хлориды разрушают границы зерен в низколегированных сталях.
• Абразивные и пыльные условия:Горные конвейеры, цементные мельницы, литейные заводы. Частицы проникают в пломбы, внедряются в поверхность зубов и вызывают трение. Твердость материала (более 50HRC) становится критической.
• Циклический удар и вибрация:Дробилки, пуансоны, приводы ветротурбин. Повторяющиеся ударные нагрузки требуют высокой ударной вязкости (значения по Шарпи >27 Дж при -20°C) и стабильности модуля упругости. Хрупкие материалы, такие как серый чугун, катастрофически выходят из строя.

На заводе Raydafon Technology Group Co., Limited завод классифицирует суровые условия эксплуатации по категориям API 671 и AGMA 9001, а затем сопоставляет каждую из них с рекомендуемыми материалами зубчатых муфт. Например, для комбинированного высокотемпературного и коррозионного сценария (муфта морского теплообменника) требуется дуплексная нержавеющая сталь, а для сухих высокотемпературных зон (линия отжига стали) подходит азотированная легированная сталь. Мы заметили, что игнорирование синергии окружающей среды — например, использование нержавеющей стали в абразивной пыли без закалки — приводит к преждевременному износу. Поэтому определение точной суровой среды является первым шагом к ответу на основной вопрос.

Почему выбор материала существенно влияет на долговечность зубчатой ​​муфты?

Выбор материала определяет три взаимозависимых механизма разрушения зубчатой ​​муфты: усталость поверхности зуба (питтинг), усталость при изгибе (растрескивание корня зуба) и коррозионный износ. Металлургическая лаборатория нашего завода документально подтвердила, что переход с углеродистой стали AISI 1045 на закалку и отпуск AISI 4140 увеличивает срок службы на 400 % в циклических средах с высоким крутящим моментом. Аналогичным образом, переход на нержавеющую сталь 316L снижает скорость коррозии с 0,5 мм/год до почти нуля в соленой воде. Но почему это так важно? Давайте рассмотрим физику.

• Твердость поверхности в зависимости от истирания:Минимальная твердость поверхности 55 HRC препятствует образованию микропиттинга и внедрению абразивных частиц. Более мягкие материалы (например, ковкий чугун с твердостью 250 HB) быстро изнашиваются — до 0,2 мм за 1000 часов в пыльных условиях.
• Прочность ядра и ударная нагрузка:Хрупкий материал при ударе создает микротрещины на галтеле зуба. Легированные стали с никель-хром-молибденом (например, 4340) поглощают энергию без разрушения. На нашем заводе мы испытали образцы зубчатых муфт: сталь 4140 выдерживает удар 150 Дж до разрушения, а чугун — 15 Дж.
• Коррозионная стойкость и возможность точечной коррозии:Ионы хлорида разрушают пассивные слои. Нержавеющие стали содержат >10,5% хрома, который быстро репассивируется. Без этого потери материала создают перегрузку, вызванную несоосностью.
• Термическая стабильность и точность размеров:Повышенные температуры снижают предел текучести. При 300°C углеродистая сталь теряет 40% предела текучести, вызывая пластическую деформацию зубьев. Дисперсионно-твердеющие нержавеющие стали сохраняют прочность более 80%.

На основе полевых данных за 20 лет,Райдафон Технолоджи Груп Ко., ЛимитедИнженеры подтверждают, что выбор неправильного материала для зубчатой ​​муфты может привести к незапланированному простою стоимостью 10 000 долларов в час в таких отраслях, как прокат стали. Наша фабрика использует моделирование FEA в сочетании с камерами для экологических испытаний для проверки характеристик материалов перед массовым производством. В конечном итоге выбор материала напрямую влияет на общую стоимость владения (TCO). Зубчатая муфта премиум-класса, изготовленная из нержавеющей стали 17-4PH, может стоить в 2,5 раза дороже, но служит в 5 раз дольше в агрессивной среде, обеспечивая более низкую совокупную стоимость владения. Это экономическая причина, по которой опытные инженеры отдают приоритет материаловедению.

Какие стальные сплавы превосходно выдерживают высокие температуры и термические удары?

Для работы в условиях высоких температур требуется материал зубчатой ​​муфты, который сохраняет твердость, сопротивляется окислению и сохраняет жесткость на кручение. В результате всесторонних испытаний на нашем заводе мы определили три наиболее эффективных сплава:азотированный 4140, инконель 718, иF22 (2,25Cr-1Mo). Но у каждого есть определенные температурные диапазоны. Ниже приведен сравнительный анализ, основанный на данных о недвижимости от Raydafon Technology Group Co., Limited, отчетах о контроле качества.

Для большинства суровых промышленных условий (от 250°C до 450°C).азотированная легированная сталь 4140предлагает лучший баланс стоимости, износостойкости и термической стабильности. Наш завод производит ступицы и втулки зубчатых муфт с использованием процесса газового азотирования, в результате которого образуется составной слой толщиной 50 микрон (эпсилон-фаза) с твердостью, превышающей 60 HRC. Этот слой предотвращает истирание даже при временном прекращении смазки. Напротив, Inconel 718 предназначен для зон с экстремальной температурой 700°C, но его более низкая твердость (менее 40 HRC) делает его уязвимым для абразивных частиц, если он не покрыт. Сталь F22 обычно используется в установках гидрокрекинга, но наш завод рекомендует накладку из карбида металла для увеличения срока службы. Поэтому на вопрос «Какой материал зубчатой ​​муфты лучше работает в суровых высокотемпературных средах?» Ответ: азотированный 4140 для обычных высоких температур и Инконель 718 для сверхвысоких температур с чистой атмосферой.

Кроме того, наши испытания на усталость показывают, что циклы термического удара (быстрый нагрев от 20°C до 400°C за 10 секунд) вызывают микротрещины в нетермообработанных сталях. Компоненты зубчатой ​​муфты Nitrided 4140 от Raydafon выдержали 5000 циклов с уменьшением прочности менее чем на 2%. Ни один другой доступный сплав не может сравниться с такими характеристиками. Мы рекомендуем всегда проверять сертификаты термообработки и глубину корпуса (минимум 0,030 дюйма для зубьев шестерни).

Чем нержавеющая сталь и ковкий чугун отличаются от агрессивных сред?

В агрессивных средах, таких как судоходство, химическое смешивание и пищевая промышленность, требуется материал зубчатой ​​муфты, устойчивый к ржавчине, точечной коррозии и коррозионному растрескиванию под напряжением. Два общих кандидатааустенитная нержавеющая сталь (316L)иковкий чугун с химическим никелированием. Однако их производительность резко различается в реальных условиях. Наша фабрика провела 2000-часовые испытания в солевом тумане (ASTM B117) и испытания на погружение в хлористую кислоту, чтобы получить действенные данные.

• Нержавеющая сталь 316L:Содержит 16-18% Cr, 10-14% Ni и 2-3% Mo. Обладает исключительной устойчивостью к точечной коррозии (PREN >25). В 5% растворе NaCl при 50°С скорость коррозии <0,01 мм/год. Механические свойства: Предел текучести 170-220 МПа (отжиг), но допускается нагарт до 480 МПа. Однако сталь 316L имеет относительно низкую поверхностную твердость (~150 HB), что делает ее подверженной абразивному износу в грязных коррозионных зонах.
• Ковкий чугун (ASTM A536, класс 80-55-06):Структура шаровидного графита обеспечивает хорошую ударную вязкость (удар 100 Дж), но минимальную коррозионную стойкость. Благодаря химическому никелированию (ENP) толщиной 50 микрон устойчивость к солевому туману увеличивается до 500 часов до появления красной ржавчины. Базовая твердость ~240 HB.
• Дуплексная нержавеющая сталь (2205):Превосходный выбор для тяжелых коррозионных + механических нагрузок. ПРЭН >35, предел текучести 450-620 МПа, твердость ~280 НВ. На нашем заводе используется сталь 2205 для изготовления зубчатых муфт для морских ветроэнергетических установок, что обеспечивает нулевую питтинговую коррозию после 3 лет эксплуатации в условиях Северного моря.

Итак, какой материал победит? Для чисто коррозийных сред с минимальным содержанием твердых частиц (погружные насосы, судовые подруливающие устройства) нержавеющая сталь 316L обеспечивает надежную работу. Но если суровая окружающая среда включает в себя как воздействие хлоридов, так и песка/абразивных материалов, ответом будет дуплекс 2205. Ковкий чугун с ENP подходит только для умеренно агрессивных сред и легких условий эксплуатации, поскольку любая царапина на покрытии подвергает железо быстрой гальванической коррозии. В компании Raydafon Technology Group Co., Limited мы заменили более 200 вышедших из строя железных зубчатых муфт с металлическим покрытием на прибрежных химических заводах на 2205 дуплексных муфт, увеличив среднее время между отказами с 6 месяцев до 5 лет.

Кроме того, наш завод рекомендует полную аустенизацию и отжиг зубчатых муфт из нержавеющей стали, чтобы избежать сигма-фазового охрупчивания. Мы документируем каждую партию с содержанием феррита <5% для 316L. Для сильнокислых сред (pH 2–4, H2SO4) рассмотрите супераустенитные сплавы, такие как AL-6XN, но ожидайте более высокой стоимости. Главный вывод: никогда не используйте стандартную нержавеющую сталь 304 в соляных брызгах — в течение 400 часов она разрушается. Всегда консультируйтесь с опытным поставщиком, таким как Raydafon, чтобы подобрать устойчивость к коррозии для вашей конкретной среды и температуры.

Какие данные о производительности предоставляет завод Raydafon для зубчатых муфт, рассчитанных на жесткие условия эксплуатации?

На заводе Raydafon Technology Group Co.,Limited производится специальная серия моделей зубчатых муфт, предназначенных для суровых условий эксплуатации:HDX (сверхпрочный сплав), CRX (коррозионностойкая нержавеющая сталь), иHTX (высокотемпературное азотирование). Ниже представлена ​​подробная таблица параметров, основанная на наших сертифицированных отчетах об испытаниях. Эти цифры отвечают на вопрос: «Какой материал зубчатой ​​муфты лучше работает в суровых условиях?» с эмпирическими данными.

Наш завод соблюдает строгий контроль качества: каждая зубчатая муфта проходит магнитопорошковый контроль на наличие поверхностных трещин и испытание на твердость в трех положениях зубьев. Для серии HDX мы наносим покрытие из цинк-никелевого сплава (12-15 микрон) с верхним слоем, выдерживающим 1200 часов солевого тумана. Серия CRX отожжена и пассивирована. Кроме того, наша команда инженеров предоставляет рекомендации по смазке в соответствии со стандартом AGMA 919. Мы заметили, что даже самый лучший материал выходит из строя, если смазка ухудшается. Поэтому для экстремальных температур мы рекомендуем нашу синтетическую смазку на основе полиэфиров (Raydafon SynthGear Xtreme).

Подводя итог производительности: если ваша суровая среда предполагает высокотемпературное термоциклирование без коррозии, выберите HDX. При агрессивном химическом или морском воздействии выберите дуплекс CRX. В сочетании со сверхвысокими температурами и коррозионными воздействиями (например, в приводах вспомогательных агрегатов реактивных двигателей) HTX Inconel не имеет себе равных. Свяжитесь с нашим заводом для получения информации о нестандартных конфигурациях отверстий зубчатых муфт и шпоночных пазов. Помните, что наши опубликованные данные проверены независимыми лабораториями (отчеты TÜV SÜD доступны по запросу).

Вывод: выбор оптимального материала зубчатой ​​муфты для суровых условий эксплуатации

После тщательной оценки механических свойств, коррозионной стойкости, термической стабильности и реальных полевых данных ответ на вопрос «Какой материал зубчатой ​​муфты лучше работает в суровых условиях?» – это не единая оценка, а условное решение. Для абразивных высокотемпературных зон подойдет азотированная легированная сталь (4140). Для соленых или кислых сред дуплексная нержавеющая сталь (2205) превосходит другие. При комбинированных экстремальных температурах выше 600°C Inconel 718 является единственным надежным выбором. Ковкий чугун следует рассматривать только в неагрессивных, низкотемпературных средах со спорадической пылью. Наш завод Raydafon Technology Group Co., Limited помог более чем 500 клиентам сократить время простоев, применив эти рекомендации по материалам. Мы рекомендуем вам оценить ваши конкретные рабочие параметры: максимальную температуру, химическую концентрацию, размер частиц и частоту ударов.

Готовы оптимизировать надежность передачи энергии? Свяжитесь с Raydafon Technology Group Co.,Limited сегодня. Наша команда инженеров проанализирует ваши суровые условия окружающей среды и предоставит бесплатные рекомендации по материалам и прогноз стоимости жизненного цикла для вашей следующей покупки зубчатой ​​муфты. Запросите ценовое предложение или образец испытания на нашем заводе. Позвоните нам или заполните форму запроса на нашем веб-сайте, чтобы получить техническую брошюру с полными техническими данными сплавов. Не позволяйте дефектам материала остановить ваше производство — выберите правильный материал зубчатых муфт при поддержке экспертов.
