Сменный редуктор кормосмесителя Comer

Сменный редуктор кормосмесителя Comer

Произведенная компанией Raydafon замена редуктора кормосмесителя C3A, используемого в смесителях и кормораздатчиках TMR. Рассчитан на входную скорость 540 об/мин и входную мощность до 92 кВт, входные и выходные соединения со шлицами Z20 1-3/4 дюйма и стандартную монтажную схему C3A. Корпус чугунный; шестерни науглерожены и закалены до HRC55 или выше для обеспечения износостойкости и ударопрочности, а импортные высокоскоростные подшипники несут нагрузку смешивания при непрерывной повседневной работе. Для этого шаблона доступны соотношения 1:1 и 1,8:1. Совместим с кормосмесителями таких производителей, как Aksa, DAF Agro, Falke Maschinenbau, Euromilk и Metal-Fach. Comer и C3A являются товарными знаками Comer Industries; Raydafon является независимым производителем и не связан с ним. Отправьте свое соотношение и фотографию старой паспортной таблички для подтверждения установки и расчета цены в течение 24 часов.

Сменный редуктор кормосмесителя Comer — монтажная схема C3A

Независимая замена на вторичном рынке редуктора кормосмесителя C3A, используемого на смесителях. Чугунный корпус, науглероженная и закаленная передача с HRC55 или выше, шлицевой вход и выход Z20 1-3/4 дюйма, номинальная входная скорость 540 об/мин и входная мощность до 92 кВт — незаменимый вариант, когда исходный блок изношен или отсутствует на складе.

540НОМИНАЛЬНАЯ ВХОДНАЯ МОЩНОСТЬ, об/мин
92 кВтМАКС. ВХОДНАЯ МОЩНОСТЬ
Z20ШПЛИНЕ 1-3/4 ДЮЙМА, ОБЕИ КОНЦЫ
HRC55+ТВЕРДОСТЬ ПОВЕРХНОСТИ ЗУБОВ

Уведомление о бренде:Raydafon — независимый производитель коробок передач. Comer и C3A являются товарными знаками Comer Industries S.p.A. На этой странице описан сменный блок, произведенный Raydafon, который по размерам и функционально взаимозаменяем с монтажной схемой C3A. Raydafon не является аффилированным лицом, авторизованным поставщиком оригинального оборудования Comer Industries. Всегда проверяйте монтажный чертеж перед заказом.

Сменный редуктор кормосмесителя Comer — сменный блок, совместимый с C3A

Когда выходит из строя коробка передач смесителя, практический вопрос не в том, «какая марка находится на отливке», а в том, «сможет ли она закрепиться, выдержать нагрузку и приехать сюда в этом сезоне». Эта коробка передач модели C3A создана именно для этого: такое же шлицевое входное и выходное устройство, та же конструкция на 540 об/мин и чугунный корпус, который крепится на пластину коробки передач вагона без модификации машины. Он подходит для смесителей и кормораздатчиков TMR, которые изначально были оснащены блоком C3A, и поставляется компанией Raydafon с собственного завода в Нинбо, Китай, в соответствии с системой качества ISO 9001.

Поскольку это замена стандартного производства, а не оригинальная деталь, доступная только дилеру, время выполнения заказа и цена за единицу сокращаются и снижаются, что имеет значение, когда миксер не работает во время сезона кормления. Устройство поставляется в сухом виде, и перед первым использованием его необходимо заправить трансмиссионным маслом SAE 90, поэтому убедитесь, что масло заказывается вместе с коробкой передач. Если вам также нужна линия привода, нашВал отбора мощности кормосмесителейсоответствует тому же профилю сплайна.

Технические характеристики

  • МодельC3A
  • ПриложениеВагон-смеситель/кормосмеситель
  • Макс. входная скорость вращения540 об/мин
  • Макс. входная мощность92 кВт
  • Соединение 1Шлицевой, 1-3/4 дюйма, 20 шлицов
  • Соединение 2Шлицевой, 1-3/4 дюйма, 20 шлицов
  • Материал корпусаЧугун
  • Обработка шестерниНауглероженный и закаленный, HRC55 или выше
  • ПодшипникиИмпортные комплекты высокоскоростных подшипников
  • Класс вязкости масла SAE90
  • Масло поставляется с агрегатомНет — масло заказывается отдельно
  • Единица продажиКаждый

Полная спецификация этого сменного устройства. Прокрутите вбок на телефоне, чтобы увидеть каждое значение строки.

Название продукта Редукторы кормосмесителей — Замена Comer C3A, 1:1, 1,8:1
Модель C3A
Единица Каждый
Область применения Смесительный вагон
Макс. входная скорость вращения 540 об/мин — свяжитесь с нами, чтобы узнать мощность при другой частоте вращения
Макс. входная мощность 92 кВт
Соединение 1 Шлицевой, наружный диаметр 1-3/4 дюйма, 20 шлицов
Соединение 2 Шлицевой, наружный диаметр 1-3/4 дюйма, 20 шлицов
Материал корпуса Чугун
Обработка шестерни Науглероженный и закаленный, твердость поверхности зуба HRC55 или выше.
Класс вязкости масла SAE 90
Содержит масло Нет — редуктор поставляется без масла и его необходимо заправить перед первым использованием.
График замены масла Первая замена через 50–70 часов работы, затем каждые 500–700 часов работы или не реже одного раза в год.
Состоит из Коробка передач (масло заказывается отдельно)
Совместимые марки машин Акса, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Прежде чем заказать:подтвердите монтажную поверхность редуктора, входной и выходной шлицы (1-3/4 дюйма Z20 по стандартной схеме C3A) и требуемое передаточное число. Если ваш смеситель имеет другое передаточное число или расположение вала, отправьте старую фотографию паспортной таблички или чертеж, и мы подберем его.

Размеры продукта

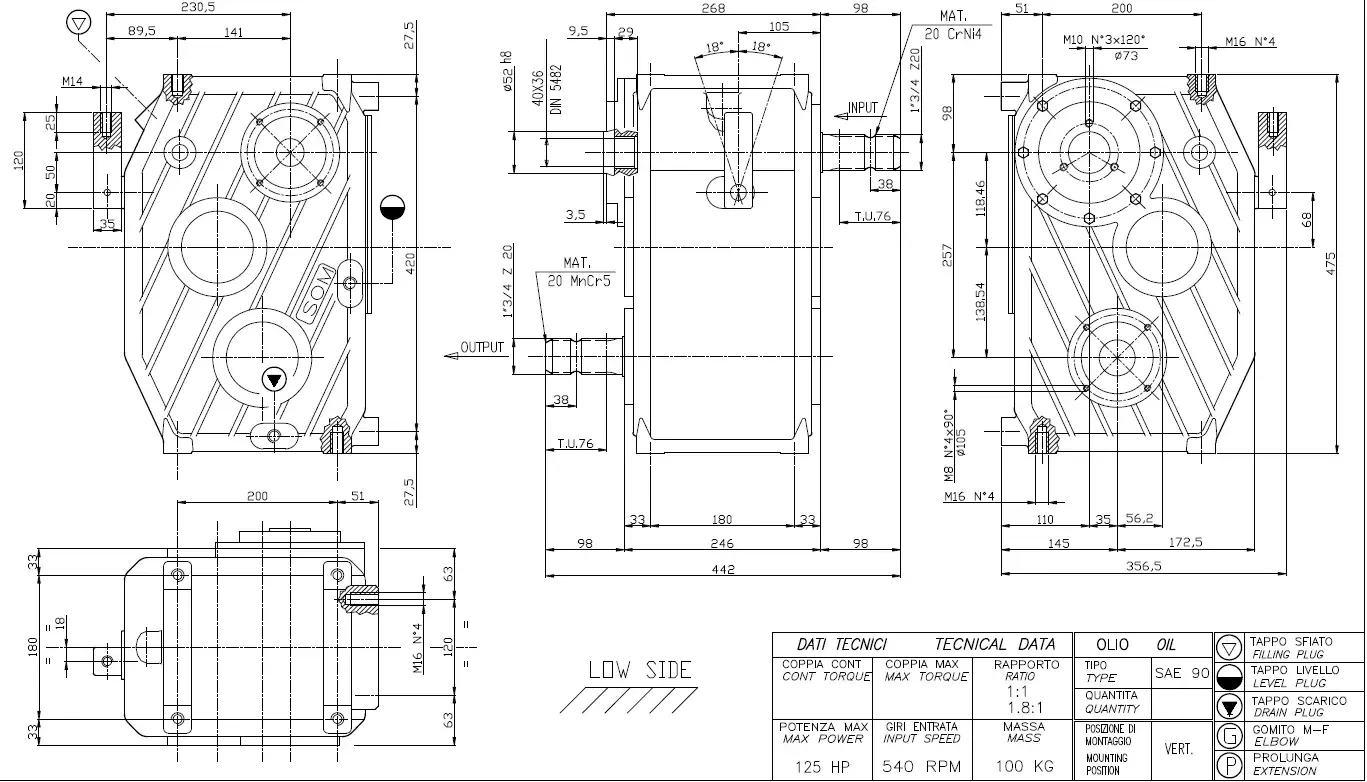

Схема ниже представляет собой справочную геометрию сменного блока C3A. Используйте его, чтобы проверить расстояние между болтовыми отверстиями, центры валов, положения входа и выхода, а также общую высоту относительно пластины редуктора на миксере перед заказом.

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Запасной редуктор модели С3А — контур и установочные размеры.

Размеры показаны для справки. Перед размещением заказа сверьте окончательный чертеж с вашей машиной — разница в расстоянии между болтами в 5 мм является наиболее распространенной причиной возврата.

К каким миксерам и брендам подходит этот редуктор

Модель C3A используется на миксерах ряда европейских и международных производителей. Этот сменный блок обычно устанавливается на машины следующих производителей:

  • Акса
  • ДАФ Агро
  • Фальке Машиненбау
  • Евромолоко
  • Метал-Фах

Названия торговых марок указаны только для указания совместимости при монтаже. Если вашего универсала нет в списке, пришлите фотографию имеющейся коробки передач и ее паспортную табличку — в большинстве случаев мы можем подтвердить совместимость только по размеру шлицов, передаточному числу и разболтовке.

Применение продукта: как работает коробка передач на смесителе

Редуктор кормосмесителя является связующим звеном между ВОМ трактора и смесительным шнеком. Мощность трактора достигает 540 об/мин, набор передач снижает ее и увеличивает крутящий момент, а шнек вращается достаточно медленно, чтобы поднимать, складывать и смешивать сено, зерно, силос и влажные побочные продукты в однородный рацион. Соотношение, соответствующее шаблону C3A — обычно 1:1 или 1,8:1 в данном случае — это то, что устанавливает баланс между скоростью смешивания и усилием поворота, поэтому правильное соотношение имеет такое же большое значение, как и расположение болтов.

Две рабочие характеристики определяют, выдержит ли редуктор миксера сезон. Во-первых, это то, как он справляется с влажным и плотным материалом: силос и свекловичный жом создают гораздо более высокую постоянную нагрузку на зубья шестерни, чем сухое сено, поэтому твердость поверхности зубьев и качество подшипников предотвращают образование ямок и преждевременный выход из строя. Во-вторых, как он ведет себя при запуске, когда полный шнек должен освободиться от уплотненного корма. Коробка передач с правильно подобранным люфтом и жестким литым корпусом поглощает удары гораздо лучше, чем легкий корпус, который прогибается под нагрузкой.

Именно поэтому в практических эксплуатационных расходах кормосмесителя преобладает коробка передач, а не трактор. Агрегату, который передает мощность с минимальными потерями, требуется меньше топлива или электроэнергии для того же рациона, а агрегату, который сохраняет свои настройки, требуется меньшее количество замен масла, меньшее количество замен уплотнений и меньшее время простоя в середине цикла кормления. Для фермы, в которой имеется несколько вагонов, эти цифры складываются за сезон.

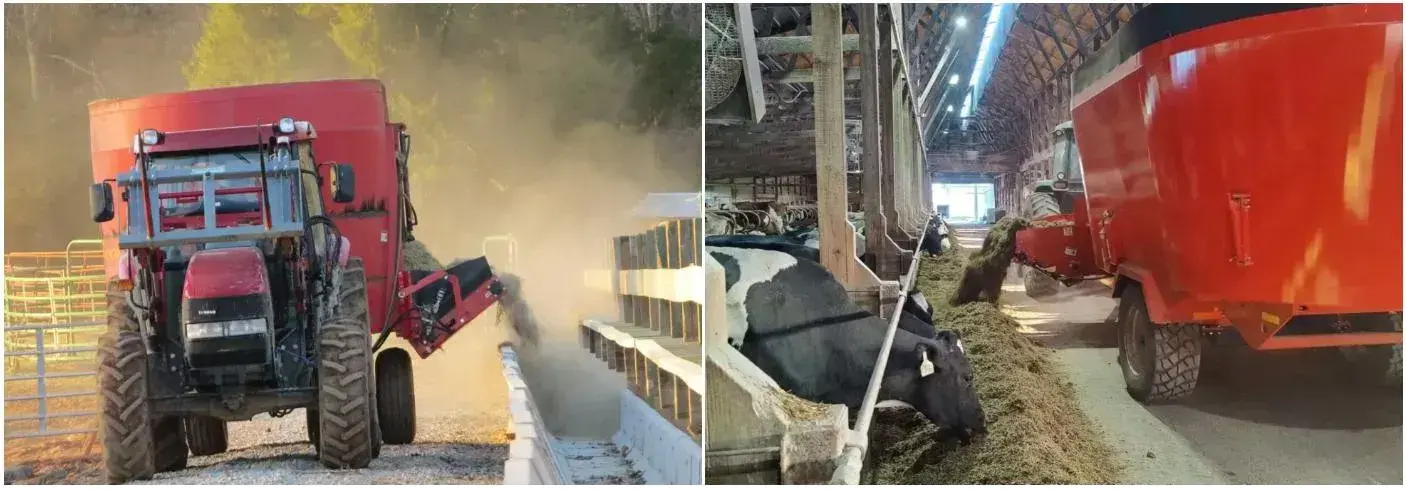

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Сменный редуктор в рабочем положении в качестве привода шнека на смесителе.

Преимущества продукта

Создан для работы весь день

Чугунный корпус и науглероженные шестерни класса HRC55 или выше сохраняют свою геометрию при непрерывном 8-часовом смешивании фуража с высоким содержанием клетчатки и влажного зерна, включая пыль и влажность ежедневного использования на ферме.

Эффективная передача мощности

Точно подобранное включение передач позволяет снизить потери в трансмиссии, поэтому один и тот же трактор может смешивать несколько тонн за более короткий цикл и сжигать меньше топлива или потреблять меньше электроэнергии при той же норме.

Подходит для широкого спектра вагонов.

Монтажная схема C3A и шлицы Z20 1-3/4 дюйма подходят для миксеров от небольших семейных машин до больших фургонов TMR, а агрегат может заменить исходную коробку передач без модификации рамы машины.

Простое обслуживание

Компоновка намеренно проста: уплотнения, подшипники и комплекты шестерен заменяются по отдельности, поэтому мастерская может выполнить большую часть ремонта без специального инструмента и вернуть вагон в работу в тот же день.

Конкурентоспособная цена напрямую с завода

Данное устройство производится на нашем собственном заводе, а не приобретается через дистрибьюторскую сеть. Его цена ниже, чем у оригинальных запчастей, продаваемых только дилером, с теми же шлицами, передаточным числом и монтажными размерами.

Запасные части и техническая поддержка

Спецификации масла, соотношения, сменные уплотнения и подшипники доступны у одного и того же поставщика, а инженеры могут подтвердить установку по фотографии неисправного узла.

Производительность зависит от правильного сорта масла, правильного уровня масла и часов работы, указанных в графике технического обслуживания — интервалы замены масла для этого агрегата не являются обязательными, и пропуск первой замены через 50–70 часов является наиболее распространенной причиной раннего шума подшипников.

Заказ, доставка и обслуживание

  1. Отправьте подробности.Сообщите нам модель или передаточное число (C3A, 1:1 или 1,8:1), количество и — если оно у вас есть — фотографию заводской таблички старой коробки передач и ее монтажной поверхности.
  2. Подтвердите рисунок.Мы проверяем шлицы, передаточное отношение и схему крепления по справочному чертежу C3A и отправляем подтверждение перед производством, чтобы не было никаких ошибочных предположений.
  3. Твердая цена и сроки выполнения.Вы получите цену, количество товара, детали упаковки и график доставки, обычно в течение 24 часов с момента запроса.
  4. Перевозки.Редуктор упаковывается для экспорта и отправляется в сухом виде. По запросу могут быть организованы воздушные или морские перевозки, а также доставка «от двери до двери».
  5. Ввод в эксплуатацию.Перед первым использованием залейте масло SAE 90, проверьте уровень масла по смотровой пробке и ненадолго запустите миксер без нагрузки, чтобы убедиться в плавности вращения и отсутствии просачивания уплотнений.
  6. График технического обслуживания.Первая замена масла через 50–70 часов работы, затем каждые 500–700 часов работы или не реже одного раза в год — в зависимости от того, что наступит раньше.

Отзывы клиентов

★★★★★

Майкл ТомпсонОператор откормочной площадки

Установка прошла легко, и фургон заработал плавно с первого смешивания. Устройство выглядит прочным, сохраняет скорость под нагрузкой и не требует усилий при подаче. Перед заказом я задал длинный список вопросов, и команда терпеливо ответила на каждый, что не всегда бывает с зарубежным поставщиком. Я вернусь, когда второй вагон понадобится.

★★★★★

Дэвид УилсонМенеджер молочной фермы

Коробка передач хорошо сделана и работает стабильно с момента установки, без каких-либо проблем в повседневной эксплуатации. Общение было той частью, которую я ценил больше всего — четкие ответы, отсутствие языкового барьера и доставка в обещанный день. Для покупателя за границей надежность имеет значение, и я буду продолжать заказывать у них.

★★★★★

Ханна МурВладелец ранчо, Новая Зеландия

За прошедшие годы я перепробовал несколько партий редукторов смесителей, и влажный материал всегда был проблемой — старые агрегаты соскальзывали или перегревались. Эта машина без проблем справляется с силосом и свекольным жомом, поддерживает постоянную скорость перемешивания, а время моего цикла почти в два раза быстрее, чем раньше. Поддерживать его было просто.

Часто задаваемые вопросы для покупателей

  • Это оригинальная коробка передач Comer?Нет. Это сменный блок, изготовленный компанией Raydafon и изготовленный по монтажной схеме C3A: те же шлицевые соединения 1-3/4 дюйма Z20, та же точка конструкции 540 об/мин и та же площадь корпуса. Comer и C3A являются товарными знаками Comer Industries; Raydafon является независимым производителем, не связан с ним и не уполномочен им.
  • Как я узнаю, что он подойдет к моему миксеру?Сравните шлицы (1-3/4 дюйма, 20 шлицов), соотношение (1:1 или 1,8:1 на этом рисунке) и монтажные размеры на рисунке выше с имеющимся у вас устройством. Если что-то отличается, отправьте нам фотографию старой паспортной таблички, и мы подтвердим ее перед заказом.
  • В коробке передач есть масло?Нет. Он поставляется в сухом виде и перед первым использованием должен быть заправлен трансмиссионным маслом SAE 90. Масло заказывайте отдельно вместе с редуктором, чтобы не откладывать ввод в эксплуатацию.
  • Какой интервал замены масла?Сначала меняйте через 50–70 часов работы, чтобы удалить первоначальные частицы износа, затем каждые 500–700 часов работы или не реже одного раза в год, в зависимости от того, что наступит раньше.
  • Какую входную мощность и скорость он может принять?Устройство рассчитано на максимальную входную скорость 540 об/мин и максимальную входную мощность до 92 кВт. Если ваш трактор или двигатель работает на другой частоте вращения, свяжитесь с нами перед заказом, чтобы мы могли подтвердить номинальную мощность для вашей скорости.
  • Как быстро вы можете отправить товар и могу ли я получить запасные части позже?Стандартные единицы отправляются в кратчайшие сроки после подтверждения чертежа, с возможностью перевозки воздушным или морским транспортом. Сменные уплотнения, подшипники и комплекты шестерен можно приобрести на одном и том же заводе, поэтому последующий ремонт не зависит от поиска запчастей только у дилера.

Сопутствующие продукты и дополнительная литература

Запросить предложение на замену коробки передач C3A

Отправьте необходимое вам соотношение (1:1 или 1,8:1), количество и фотографию старой паспортной таблички, если она у вас есть. Мы подтверждаем соответствие монтажному чертежу и сообщаем твердую цену и время выполнения заказа в течение 24 часов.

Отправить запрос сейчас

* Все изображения на этой странице являются ссылками на продукцию Raydafon и чертежи. Comer и C3A являются торговыми марками соответствующих владельцев и используются здесь только для описания совместимости монтажа. Перед заказом подтвердите окончательный рисунок.
