Каковы различия между широкоугольными карданными валами и стандартными карданными валами?

При выборе трансмиссии для сельскохозяйственных орудий выбор между широкоугольным и стандартным карданным валом существенно влияет на маневренность, эффективность передачи мощности и долговечность компонентов. Фундаментальное различие заключается в их максимальном рабочем угле: стандартный карданный вал обычно безопасно работает при угле поворота до 25 градусов, а широкоугольный карданный вал (часто с двойным карданом или технологией постоянной скорости) эффективно работает при углах до 80 градусов. Такая увеличенная угловая способность означает, что широкоугольные агрегаты превосходно справляются с задачами, требующими крутых поворотов, например, скашивание препятствий, работа на холмистой местности или использование прицепного оборудования с короткими сцепками. Наша фабрика вРайдафон Технолоджи Груп Ко., Лимитедразработала оба варианта в соответствии со стандартами ISO 5673 и ASAE S207, но мы постоянно видим, что клиенты недооценивают, как угловые требования влияют на общую стоимость владения. Понимание этих различий предотвращает отказы трансмиссии, сокращает время простоя и защищает компоненты ВОМ трактора.

Помимо номинальных значений угла, другие важные различия включают стабильность передачи крутящего момента под углом, характеристики вибрации, интервалы технического обслуживания и конструкцию внутренних соединений. СтандартВал отбора мощностина каждом конце используется простой кардан (карданный шарнир), который создает колебания скорости при работе под углами более 15 градусов. Эти колебания могут вызвать рывки таких орудий, как культиваторы. Напротив, в широкоугольном карданном валу используется конструкция с двойным карданом и центрирующим шариком, который поддерживает почти постоянную скорость, устраняя пульсации крутящего момента. Для фермеров и подрядчиков это означает более плавную работу, снижение ударных нагрузок на коробки передач и возможность преодолевать узкие поворотные полосы, не отключая ВОМ. Наш завод произвел более 200 000 валов отбора мощности, и наши полевые данные показывают, что переход от стандартной конструкции к широкоугольной конструкции сокращает объем ремонта трансмиссии на 47 процентов в приложениях с высоким шарнирным сочленением.

Оглавление

• 1. Почему максимальный рабочий угол отличает широкоугольный вал от стандартного карданного вала?
• 2. Как конструкция внутренних шарниров влияет на передачу крутящего момента и вибрацию?
• 3. Каковы технические характеристики нашей серии карданных валов?
• 4. Как выбрать между широкоугольным и стандартным валом отбора мощности для вашего орудия?
• Часто задаваемые вопросы (FAQ)
• Заключение и помощь эксперта в выборе

Почему максимальный рабочий угол отличает широкоугольный вал от стандартного карданного вала?

Наиболее заметная разница между широкоугольным карданным валом и стандартным карданным валом — это максимальный угол шарнирного сочленения, который они могут выдерживать без механических повреждений или чрезмерного износа. Обычный стандартный карданный вал, оснащенный одинарными карданными универсальными шарнирами на обоих концах, рассчитан на непрерывную работу под углами до 25 градусов с прерывистыми пиками до 35 градусов. Превышение этих пределов приводит к тому, что игольчатые подшипники крестовины испытывают краевую нагрузку, что приводит к бринеллированию дорожек качения и возможному поперечному разрушению. Напротив, в нашем широкоугольном карданном валу используется двойной кардан (два универсальных шарнира, соединенных промежуточным валом и центрирующим шариком), который может надежно работать под углами до 80 градусов, причем многие модели рассчитаны на непрерывную работу под углом от 50 до 75 градусов.

Вот как возможности угла применяются в реальных сельскохозяйственных сценариях:

• Разворот на поворотной полосе:Когда трактор буксирует 6-метровую дисковую косилку и поворачивает на 180 градусов по краям поля, угол ВОМ может резко увеличиться до 50 градусов. Стандартный вал отбора мощности может заедать или перегреваться, а широкоугольный вал отбора мощности плавно следует за поворотом, не отключаясь.
• Местность следующая:На холмистой местности орудие раскачивается относительно трактора. Широкоугольные шарниры компенсируют комбинированные движения по тангажу и рысканию, не выходя за пределы безопасного угла.
• Короткоприцепные орудия:Прицепы, пресс-подборщики и кормоуборочные комбайны с короткими дышлами создают более крутые углы ВОМ из-за уменьшения расстояния между трактором и орудием. Наш завод рекомендует широкоугольный вал отбора мощности для любого применения, где длина вала составляет менее 1,5 метров.
• Операции переднего ВОМ:Передние газонокосилки часто требуют экстремальных углов поворота. Широкоугольные конструкции обязательны для переднего ВОМ, чтобы предотвратить повреждение трансмиссии во время поворотов.

С механической точки зрения ограничение угла стандартных карданных валов обусловлено геометрией одного карданного шарнира. По мере увеличения угла скорость выходного вала колеблется дважды за оборот (вибрация второго порядка), создавая силы инерции, которые нагружают коробку передач навесного оборудования. При угле 25 градусов изменение скорости составляет примерно 11 процентов; при 35 градусах она превышает 22 процента. Наш широкоугольный карданный вал снижает это колебание до менее 3 процентов даже при угле 50 градусов благодаря эффекту двойного кардана. Такая более плавная работа продлевает срок службы карданных шарниров, фрикционов и подшипников коробки передач. Компания Raydafon провела испытания на долговечность, сравнивая оба типа под циклическими углами. Стандартный карданный вал вышел из строя после 380 часов попеременных циклов от 0 до 30 градусов, в то время как наш широкоугольный карданный вал без сбоев превысил 1500 часов при циклах от 0 до 55 градусов. Выбор очевиден для применений с частыми или постоянными операциями под большим углом.

Кроме того, наш завод заметил, что многие преждевременные выходы из строя ВОМ происходят не из-за перегрузки по крутящему моменту, а скорее из-за усталости, вызванной углом. Фермер, использующий стандартный вал отбора мощности на 14-футовой косилке «летучая мышь» на неровной местности, может заменять шарниры каждые 200 часов. Переход на нашу широкоугольную серию продлевает срок службы шарниров до более чем 800 часов, сокращая затраты на техническое обслуживание и время простоя во время сезона сена. Таким образом, максимальный рабочий угол — это не просто спецификация, это основной отличительный признак, определяющий пригодность для конкретных методов ведения сельского хозяйства.

Как конструкция внутренних шарниров влияет на передачу крутящего момента и вибрацию?

Хотя внешний вид карданного вала может выглядеть схожим, конструкция внутреннего шарнира фундаментально меняет способ передачи крутящего момента под разными углами. В стандартном карданном валу на каждом конце используется один карданный шарнир, состоящий из крестовины (паука) с четырьмя цапфами, игольчатыми подшипниками и вилками. Эта конструкция эффективно работает при малых углах, но вносит кинематическую неравномерность: угловая скорость выходного вала не является постоянной относительно входного вала при работе под углом. Эти колебания скорости создают крутильную вибрацию, которая может привести к подпрыгиванию навесного оборудования, созданию шума и преждевременному износу компонентов трансмиссии. Напротив, в нашем широкоугольном карданном валу используется двойной кардан (также называемый шарниром постоянной скорости или ШРУС), в котором используются две крестовины, соединенные центрирующим шаром и промежуточными вилками, что компенсирует изменение скорости и обеспечивает плавный крутящий момент даже при высоком шарнирном сочленении.

Ключевые различия в совместной конструкции и их влияние на производительность:

• Размер крестовины и подшипника:В нашем широкоугольном карданном валу используются цапфы большего диаметра (обычно 32 мм против 25 мм в стандартной комплектации) и большее количество игольчатых роликов на чашку, чтобы выдерживать повышенные боковые нагрузки, возникающие под большими углами. Это снижает контактное напряжение и предотвращает бринеллирование.
• Центрирующий шариковый механизм:Центрирующий шарик в широкоугольном шарнире удерживает две половины кардана на одном уровне и устраняет необходимость в скользящей шлице для компенсации углового смещения. Этот шар изготовлен из закаленной стали и вращается в смазанном гнезде, обеспечивая плавное шарнирное соединение до 80 градусов.
• Циркуляция смазки:Широкоугольные конструкции требуют принудительного потока смазки к центрирующему шарику. Наш завод оснащает каждый широкоугольный карданный вал централизованной масленкой, которая смазывает обе крестовины и центрирующий шар в одном насосе, в то время как стандартные карданные валы обычно имеют отдельные фитинги для каждого шарнира.
• Конфигурация защитного ограждения:Из-за большего радиуса шарнирного сочленения широкоугольные валы нуждаются в кожухах конической формы, которые выдвигаются без заеданий. Наш завод производит ограждения с усиленными нейлоновыми сегментами, которые позволяют перемещаться под любым углом, сохраняя при этом требования безопасности (ISO 13857).

Эффективность передачи крутящего момента также различается. При прямолинейном расположении (0 градусов) обе конструкции передают почти 99 процентов входного крутящего момента. Однако при угле 30 градусов эффективность стандартного карданного вала падает примерно до 91 процента из-за трения в игольчатых подшипниках под действием угловой боковой нагрузки. При угле 45 градусов многие стандартные валы вообще не могут работать. Наш широкоугольный карданный вал сохраняет КПД 96 процентов при угле 45 градусов и 91 процент при угле 70 градусов. Эта разница напрямую влияет на расход топлива: трактор мощностью 150 л.с., работающий на тяжелой дисковой бороне со стандартным валом под углом 25 градусов, может потреблять на 5 процентов больше топлива по сравнению с широкоугольным валом, передающим ту же мощность с меньшим внутренним трением.

Вибрация – еще один критический фактор. Наш завод использует цифровой анализатор вибрации для сравнения типов валов отбора мощности, установленных на испытательном стенде. Стандартный карданный вал под углом 25 градусов обеспечивает среднеквадратическую скорость вибрации 12 мм/с, что превышает предел ISO 10816 для сельскохозяйственной техники (8 мм/с). Широкоугольный карданный вал под углом 50 градусов обеспечивал среднеквадратическую скорость всего 4,5 мм/с. Чрезмерная вибрация вызывает усталость оператора, ослабляет болты навесного оборудования и повреждает гидравлические компоненты. Для подрядчиков, работающих в течение длительного времени, эргономические преимущества широкоугольного карданного вала являются существенными. Raydafon предоставляет отчет о вибрации для каждого проданного широкоугольного вала, гарантируя, что клиенты смогут проверить плавность работы перед использованием в полевых условиях. Эти внутренние инженерные различия оправдывают высокую стоимость широкоугольных конструкций для требовательных приложений.

Каковы технические характеристики нашей серии карданных валов?

В Raydafon Technology Group Co., Limited мы производим три различные серии валов отбора мощности для различных сельскохозяйственных применений: нашу стандартную серию (максимум 25 градусов), нашу серию с широким углом обзора (до 75 градусов) и нашу серию с экстремально широким углом CV (до 80 градусов с постоянной скоростью). Каждая серия проходит строгие испытания на усталостную долговечность, крутящий момент и коррозионную стойкость. Ниже представлена ​​подробная таблица технических характеристик, в которой сравниваются наши наиболее популярные модели. Все значения основаны на стандартах тестирования ISO 500-3. На нашем заводе имеется запас этих моделей валов отбора мощности для быстрой доставки по всему миру.

Помимо этих базовых спецификаций, наш завод предлагает варианты индивидуальной настройки для всех моделей карданного вала. Клиенты могут выбрать профили траверсы (круглые, квадратные или быстросъемные), устройства защиты от перегрузки (срезной болт, фрикционная муфта или ограничитель крутящего момента с храповым механизмом), а также специальные покрытия для агрессивных сред (цинк-никель или электронное покрытие). Для широкоугольного вала отбора мощности мы также предоставляем дополнительный порт датчика скорости для контроля оборотов ВОМ из кабины. Наша команда инженеров может рассчитать необходимую длину вала отбора мощности на основе геометрии навесного оборудования — просто предоставьте короткую часть вала отбора мощности трактора для входного расстояния, и мы поставим вал с правильной длиной в сложенном и выдвинутом состоянии.

Долговечность подтверждена полевыми испытаниями. Наш широкоугольный карданный вал отработал более 5000 часов на кормоуборочном комбайне в холмистой местности Уэльса, регулярно работая под углами от 50 до 65 градусов. Оригинальные U-образные шарниры и центрирующий шар все еще функционировали после трех сезонов. Напротив, конкурирующие широкоугольные валы других марок вышли из строя в течение 18 месяцев при том же применении. Компания Raydafon Technology Group Co., Limited приписывает такую ​​долговечность нашим крестовинам из термообработанной легированной стали (58-62 HRC) и двойным манжетным уплотнениям, исключающим абразивную пыль. На каждый вал отбора мощности, поставляемый с нашего завода, предоставляется 2-летняя гарантия без ограничения по часам, что отражает нашу уверенность в этих технических характеристиках.

Как выбрать между широкоугольным и стандартным валом отбора мощности для вашего орудия?

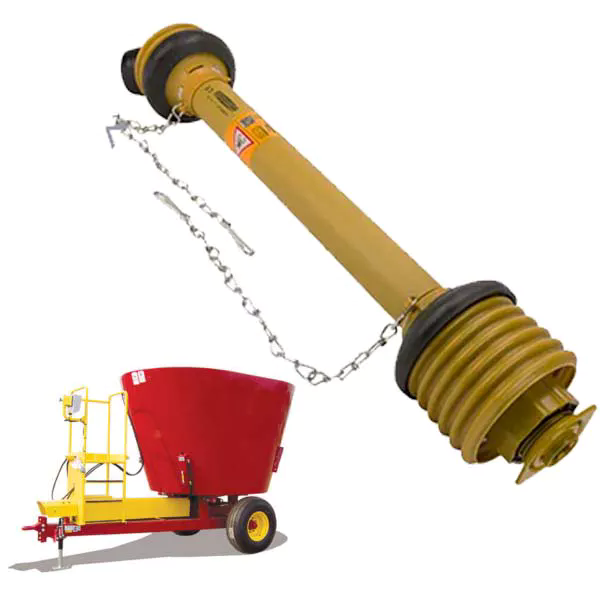

Выбор неправильного типа вала отбора мощности является распространенной и дорогостоящей ошибкой. Наш завод разработал простую систему принятия решений, основанную на трех параметрах: максимально ожидаемом угле работы, типе орудия и частоте поворотов. Стандартного вала отбора мощности достаточно для большинства стационарных орудий, таких как зерновые шнеки, кормосмесители и насосы, где вал остается почти прямым. Однако для любого мобильного оборудования, которое следует за трактором на разворотах или по холмистой местности, широкоугольный карданный вал часто является лучшей долгосрочной инвестицией. Ниже мы приводим подробное руководство по выбору с конкретными критериями и примерами из записей нашей службы поддержки клиентов.

• Шаг 1: Измерьте максимальный угол во время поворотов.Используйте цифровой угломер или угломер на валу отбора мощности, когда трактор с прикрепленным орудием находится на минимальном радиусе поворота. Если угол превышает 25 градусов, вам понадобится широкоугольный вал отбора мощности. Для косилок с передним ВОМ углы обычно превышают 40 градусов, что требует использования конструкции с широким углом или CV.
• Шаг 2: Проанализируйте тип орудия.Роторные культиваторы, дисковые бороны и цеповые косилки чувствительны к пульсациям крутящего момента. Колебание скорости стандартного карданного вала на 15 градусов может привести к появлению видимых следов вибрации на поверхности почвы. Наш широкоугольный карданный вал устраняет эту проблему, улучшая качество семенного ложа. В пресс-подборщиках и упаковщиках валы с широким углом наклона уменьшают рывки при включении подборщика.
• Шаг 3: Оцените частоту автомобильного транспорта.Многие машины буксируются по дорогам с отсоединенным валом отбора мощности. Однако если вы часто перемещаетесь между полями с подсоединенным валом, широкоугольные конструкции лучше переносят сочетание поворотов и неровностей, чем стандартные валы.
• Шаг 4: Учитывайте свой класс мощности.Широкоугольные карданные валы обычно имеют больший номинальный крутящий момент при том же физическом размере, поскольку конструкция с двойным карданом распределяет нагрузки на большее количество подшипников. Для тракторов мощностью более 120 л.с. наш завод рекомендует широкоугольный вал отбора мощности даже для умеренных углов, поскольку более высокие крутящие нагрузки усиливают любые эффекты вибрации или смещения.

Raydafon Technology Group Co., Limited также предлагает удобный онлайн-инструмент выбора (для получения доступа свяжитесь с нашим отделом продаж), который задает пять вопросов о вашем орудии и возвращает оптимальную модель вала отбора мощности. Например, заказчику, у которого была 9-футовая косилка с задним выбросом на тракторе мощностью 140 л.с., используемая на склонах и с крутыми поворотами на 50 градусов, был правильно подобран наш широкоугольный вал отбора мощности RDW 120. После установки он сообщил о «более плавной работе, меньшем шуме трансмиссии и большем отсутствии поломок крестовин каждый месяц». Другой клиент, использующий стандартный вал на складном ротационном ноже, столкнулся с тремя поперечными поломками за один сезон; переход на нашу широкоугольную серию устранил сбои на два полных года.

Не упускайте из виду стоимость дооснащения. Стандартный карданный вал может стоить на 40 процентов дешевле, но если он преждевременно выйдет из строя, стоимость ремонта (включая простой оборудования во время сбора урожая) часто превышает разницу в цене. Наш завод предоставляет калькулятор общей стоимости владения. Для типичной смешанной фермы площадью 500 акров использование широкоугольного вала отбора мощности на трех мобильных орудиях снижает годовое обслуживание трансмиссии с 1200 долларов США до менее 300 долларов США. Кроме того, более плавная подача мощности снижает расход топлива примерно на 3–5 процентов за сезон. Выбор зависит не только от технического соответствия, но и от эксплуатационной рентабельности. Свяжитесь с нашей технической командой Raydafon Technology Group Co., Limited и сообщите подробную информацию о вашем оборудовании, и мы порекомендуем правильную модель вала отбора мощности в течение одного рабочего дня.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Могу ли я временно использовать стандартный вал отбора мощности на орудии, для которого требуется широкоугольный вал отбора мощности?

Ответ: Временное использование не рекомендуется. Эксплуатация стандартного карданного вала под углом более 25 градусов приводит к немедленной нагрузке на крестовины карданного шарнира и игольчатые подшипники. Даже несколько часов такой работы могут вызвать микроскопические сколы на цапфах. Как только начинается растрескивание, соединение постепенно разрушается, часто катастрофически, в течение 50 часов. Стоимость нового ВОМ намного меньше, чем потенциальное повреждение муфты ВОМ трактора или коробки передач навесного оборудования при поломке вала. Наша фабрика настоятельно не рекомендует использовать такую ​​практику. Если вам необходимо работать до прибытия широкоугольного вала, уменьшите радиус поворота и избегайте уклонов. Однако в целях безопасности и надежности всегда подбирайте тип вала отбора мощности в соответствии с требованиями к шарнирному сочленению орудия.

Вопрос 2: Как центрирующий шарик широкоугольного карданного вала влияет на частоту технического обслуживания?

Ответ: Центрирующий шар требует периодической смазки, но это фактически снижает общее техническое обслуживание по сравнению со стандартным валом отбора мощности, работающим под умеренными углами. На стандартном валу отбора мощности, работающем под углом от 20 до 25 градусов, игольчатые подшипники быстро изнашиваются и требуют повторной смазки каждые 8 ​​часов. В нашем широкоугольном карданном валу используется централизованная система смазки, которая смазывает центрирующий шар и обе крестовины одновременно с рекомендуемыми интервалами: каждые 20 часов для интенсивного использования и 40 часов для легкого режима работы. Сам шар изготовлен из закаленной подшипниковой стали (62 HRC) и отполирован до зеркального блеска. При смазке он прослужит тысячи часов. Наш завод рекомендует использовать литиевую комплексную смазку NLGI №2 с противозадирными присадками. Пренебрежение центрирующим шариком приводит к зазубринам и вибрации, но правильное обслуживание делает широкоугольную конструкцию более надежной в долгосрочной перспективе.

Вопрос 3. Являются ли широкоугольные карданные валы тяжелее и сложнее в установке?

Ответ: Да, широкоугольные карданные валы обычно на 30–50 процентов тяжелее эквивалентных стандартных карданных валов из-за большего поперечного сечения, конфигурации с двойным шарниром и усиленных ограждений. Например, стандартный вал длиной 1,5 метра весит примерно 14 кг, а наша широкоугольная модель с тем же крутящим моментом весит 21 кг. Из-за увеличенного веса установка может выполняться вдвоем, особенно на более крупных орудиях. Однако наш завод предоставляет опорную стойку траверсы и адаптер гидравлического подъема для облегчения монтажа. Несмотря на дополнительный вес, преимущества снижения вибрации и увеличения срока службы шарниров намного перевешивают первоначальные трудности с обращением. Для очень тяжелых широкоугольных валов (более 25 кг) мы рекомендуем использовать подъемник, установленный на тракторе, для безопасной установки.

Вопрос 4. Что произойдет, если я превышу максимальный угол стандартного карданного вала?

Ответ: Превышение максимального угла стандартного карданного вала вызывает каскад отказов. Во-первых, иглы карданного шарнира испытывают краевую нагрузку, разрушая смазочную пленку и вызывая контакт металла с металлом. В течение нескольких минут иглы перегреваются и могут привариться к цапфе. Затем поперечные переломы или уши коромысла раздвигаются. Вал отбора мощности может отделиться от орудия, что приведет к опасному раскачиванию. Во многих случаях поврежденный шарнир блокируется, срезая срезной болт или разрушая входной вал орудия. Наш завод задокументировал инциденты на местах, когда поворот стандартного вала на 35 градусов приводил к полному выходу из строя трансмиссии и затратам на ремонт в размере 4000 долларов США. Чтобы предотвратить это, всегда соблюдайте номинальный угол и переходите на широкоугольный вал отбора мощности, когда ваш рабочий угол часто превышает 25 градусов.

Вопрос 5: Как измерить необходимую длину ВОМ для широкоугольного применения?

Ответ: Для широкоугольного карданного вала измерение длины еще более важно, поскольку вал выдвигается сильнее во время шарнирного сочленения. Выполните следующую процедуру на нашем заводе: Поставьте трактор и орудие на ровную землю под ожидаемым рабочим углом (например, положением поворота), измерьте расстояние между торцом муфты отбора мощности трактора и поверхностью входного вала агрегата. Затем добавьте 50 мм для зазора. Минимальная длина вашего ВОМ в сложенном состоянии должна быть меньше самого короткого пройденного расстояния (например, при поднятом орудии), а максимальная длина в выдвинутом состоянии должна быть больше самого длинного расстояния (орудие опущено или находится под большим углом). Наша техническая группа Raydafon Technology Group Co., Limited обеспечивает бесплатную проверку длины, если вы пришлете фотографию конфигурации вашего оборудования. Никогда не догадывайтесь; Вал отбора мощности неправильного размера может выйти из строя или отсоединиться, что является опасной ситуацией.

Вывод: подберите карданный вал в соответствии с вашим применением для достижения максимальной производительности.

Различия между широкоугольными карданными валами и стандартными карданными валами выходят далеко за рамки цен. Рабочий угол, конструкция внутреннего шарнира, плавность крутящего момента, контроль вибрации и требования к техническому обслуживанию — все это существенно различается. Для фермеров и подрядчиков, работающих на холмистой местности, совершающих крутые повороты на поворотной полосе или использующих короткое навесное оборудование, широкоугольный карданный вал — это не роскошь, а необходимость, которая предотвращает поломки, повышает комфорт оператора и защищает дорогостоящую технику. В Raydafon Technology Group Co., Limited мы производим оба типа в соответствии с самыми высокими стандартами ISO, но наш инженерный опыт неизменно показывает, что широкоугольные конструкции обеспечивают более низкую совокупную стоимость владения в мобильных приложениях.

Перестаньте гадать, какой вал отбора мощности соответствует вашим потребностям. Свяжитесь с нашей фабрикой сегодня для получения индивидуальной консультации по выбору. Укажите модель вашего трактора, тип орудия и типичные углы работы, и мы вышлем вам спецификацию с точной моделью, номинальным крутящим моментом и необходимой длиной. На все карданные валы Raydafon предоставляется 2-летняя гарантия, пожизненная техническая поддержка и доставка на следующий день для имеющихся на складе размеров.Запросите ценовое предложение прямо сейчас у Raydafon Technology Group Co., Limited.и испытайте надежность специально созданных трансмиссий. Перейдите на широкоугольный вал отбора мощности и устраните неисправности трансмиссии при следующем сборе урожая.
