Как гидравлический цилиндр комбайна повышает эффективность уборки комбайна?

Внутри современного комбайна золотая пшеница проходит через сложный лабиринт шнеков, решет и роторов. Производительность машины зависит от точной координации сотен движущихся частей, приводимых в движение сложной гидравлической системой. В основе этой системы лежатГидравлический цилиндр— рабочие лошадки, которые преобразуют жидкость под давлением в контролируемое линейное движение. Но как именно гидравлический цилиндр комбайна повышает эффективность уборки урожая? Ответ заключается не в какой-то одной особенности, а в совокупном эффекте точного управления, быстрого реагирования и непревзойденной надежности в экстремальных полевых условиях. Хорошо спроектированный гидравлический цилиндр гарантирует, что каждая регулировка — от высоты жатки до скорости мотовила — выполняется с точностью, необходимой для максимального увеличения потребления урожая и минимизации потерь.

В пик сезона сбора урожая каждая минута на счету. Комбайн, который может регулировать свою жатку так, чтобы повторять рельеф почвы, поддерживать постоянную высоту среза и удерживать мотовило в идеальном положении относительно культуры, уберет больше акров земли в час с меньшими потерями зерна. Все эти регулировки приводятся в действие гидравлическим цилиндром. Когда цилиндр реагирует плавно и быстро, оператор может поддерживать оптимальную скорость уборки без постоянных ручных корректировок. И наоборот, медленный или ненадежный цилиндр вынуждает оператора снижать скорость, что приводит к снижению производительности и увеличению расхода топлива на тонну собранного урожая. В этой статье будут рассмотрены инженерные принципы, конструктивные особенности и реальные эксплуатационные характеристики, которые делают гидравлический цилиндр незаменимым компонентом эффективной уборки зерновых культур, с особым акцентом на опыт нашего завода в области уборки урожая.Райдафон Технолоджи Груп Ко., Лимитедприводит к превосходным результатам уборки урожая для фермеров во всем мире.

Оглавление

• 1. Что такое гидравлический цилиндр харвестера и для чего он нужен?
• 2. Как управление жаткой напрямую влияет на эффективность уборки?
• 3. Как регулировка мотовила и шнека снижает потери урожая?
• 4. Какие конструктивные особенности обеспечивают надежность гидравлического цилиндра в полевых условиях?
• 5. Каковы основные технические характеристики высокопроизводительных уборочных цилиндров?
• 6. Как правильно спроектированный гидравлический цилиндр снижает эксплуатационные расходы?
• 7. Часто задаваемые вопросы (FAQ)
• 8. Заключение

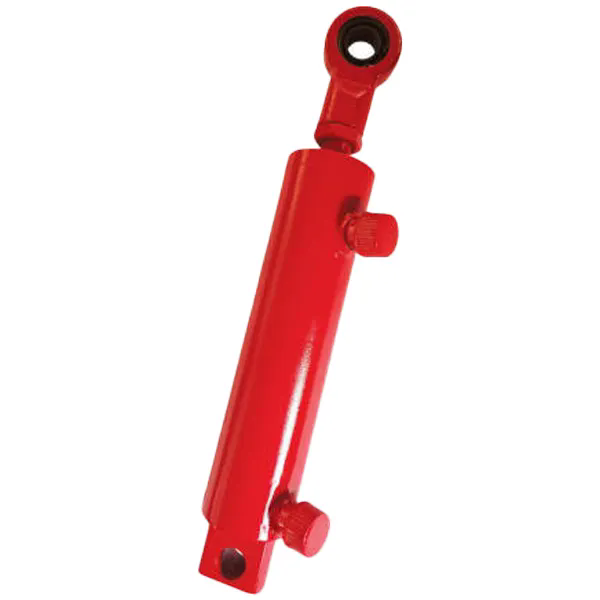

1. Что такое гидравлический цилиндр харвестера и для чего он нужен?

Гидравлический цилиндр харвестера — это линейный привод, который преобразует энергию гидравлической жидкости под давлением в контролируемую механическую силу и движение. В контексте зерноуборочного комбайна эти цилиндры представляют собой мышцы, которые перемещают, регулируют и позиционируют рабочие компоненты машины. В отличие от электродвигателей или механических рычагов, гидравлический цилиндр предлагает уникальное сочетание высокой плотности силы, плавности хода и точного позиционного контроля, что идеально подходит для сложных условий уборки сельскохозяйственных культур. Типичный комбайн может содержать от шести до пятнадцати гидравлических цилиндров, каждый из которых выполняет определенную функцию, важную для процесса уборки урожая.

Основной принцип работы гидравлического цилиндра прост, но элегантен. Гидравлическая жидкость под давлением из насоса комбайна поступает в одну сторону цилиндра, толкая поршень и прикрепленный к нему шток в линейном направлении. Контролируя поток и давление жидкости, оператор или электронная система управления машины могут точно контролировать скорость, положение и силу цилиндра. В комбайне эти цилиндры используются для выполнения широкого спектра функций: подъема и опускания жатки, регулировки высоты мотовила и продольного положения, управления поворотом шнека, управления разгрузочным шнеком, приведения в действие различных клапанов и задвижек в системе очистки.

Конструкция гидравлического цилиндра харвестера оптимизирована с учетом конкретных требований сельскохозяйственной уборки. Эти цилиндры должны надежно работать в суровых условиях: экстремальные температуры, высокий уровень пыли и мусора, а также воздействие влаги и агрессивных сельскохозяйственных химикатов. Они также должны выдерживать высокие ударные нагрузки, возникающие при работе комбайна на неровной местности или при работе с тяжелыми посевами. В компании Raydafon Technology Group Co., Limited мы разработали линейку гидравлических цилиндров, специально разработанных для суровых условий уборки комбайнов, отличающихся прочной конструкцией, усовершенствованными системами уплотнений и высококачественными материалами, которые обеспечивают длительный срок службы и стабильную производительность. Наш опыт работы в сельскохозяйственном секторе научил нас тому, что производительность гидравлического цилиндра напрямую зависит от эффективности уборочной операции.

2. Как управление жаткой напрямую влияет на эффективность уборки?

Управление жаткой, возможно, является наиболее важной функцией, выполняемой гидравлическим цилиндром комбайна. Жатка представляет собой переднее навесное устройство, которое срезает урожай и подает его в молотильный механизм. Его положение относительно земли и урожая определяет, сколько урожая будет собрано, сколько потеряно и сколько посторонних материалов (грязи, камней) попадет в машину. Гидравлический цилиндр отвечает за подъем и опускание жатки, а на многих современных комбайнах в плавающей системе также используются цилиндры, позволяющие жатке автоматически следовать контуру почвы. Именно здесь прирост эффективности наиболее очевиден. Когда жатка расположена слишком высоко, урожай срезается слишком высоко, в результате чего на поле остается ценное зерно. Когда жатка расположена слишком низко, она может зарываться в почву, вызывая чрезмерный износ, заглатывая грязь, которая повреждает молотильные компоненты и приводит к перерасходу топлива.

Представьте себе комбайн, собирающий пшеницу на холмистом поле. Земля неровная, с подъемами и спусками, которые постоянно меняются. Если оператору придется вручную регулировать высоту жатки, он неизбежно будет отвлекаться, замедляться и все равно не достигнет идеального копирования почвы. Однако гидравлический цилиндр с плавающей системой управления может автоматически регулировать высоту жатки в режиме реального времени, поддерживая постоянную высоту среза в пределах нескольких сантиметров. Это прямое повышение эффективности: комбайн может работать на полной скорости, не беспокоясь о жатке, а потери урожая сводятся к минимуму за счет оптимизации высоты среза. Наш гидравлический цилиндр харвестера от Raydafon оснащен уплотнениями с низким коэффициентом трения и прецизионно обработанными компонентами, которые обеспечивают плавное и быстрое управление плавающим режимом, позволяя оператору поддерживать максимальную производительность даже на сложной местности.

Управление жаткой также влияет на топливную экономичность. При правильном положении жатки урожай поступает в комбайн плавно и равномерно, снижая нагрузку на двигатель и молотильный механизм. С другой стороны, несоосность жатки может привести к слипанию урожая или его неравномерной подаче, что приведет к повышению энергопотребления и снижению производительности. Плавное, контролируемое движение, обеспечиваемое высококачественным гидравлическим цилиндром, гарантирует, что оператор может выбрать идеальное положение жатки и поддерживать его, что приводит к более равномерному потоку сельскохозяйственной массы и снижению расхода топлива на акр. На нашем заводе мы заметили, что комбайны, использующие наш гидравлический цилиндр, достигают на 5–10 % большей эффективности использования топлива по сравнению с комбайнами с изношенными или некачественными цилиндрами, и эта экономия значительно возрастает в течение сезона сбора урожая.

3. Как регулировка мотовила и шнека снижает потери урожая?

За жаткой находится мотовило, которое представляет собой вращающийся узел, который сметает скошенную массу в режущий аппарат. Положение мотовила – как его высота относительно режущего аппарата, так и продольное положение – должно быть тщательно отрегулировано в соответствии с высотой, плотностью и зрелостью урожая. Слишком высокое мотовило не сможет правильно направлять урожай, что приведет к потере урожая, поскольку зерно упадет на землю перед срезом. Слишком низкое мотовило может толкнуть урожай вниз, что приведет к его срезанию слишком низко или, что еще хуже, к контакту мотовила с землей и повреждению машины. Не менее важно и продольное положение катушки; если мотовило находится слишком далеко вперед, оно отбросит урожай вперед, что приведет к неэффективной обрезке. Если он будет слишком далеко назад, он вообще потеряет урожай.

Эти регулировки точно контролируются гидравлическим цилиндром харвестера. Используя гидравлический цилиндр для регулировки мотовила, оператор может выполнять микрорегулировки на ходу, регулируя положение мотовила в соответствии с меняющимися условиями урожая. Например, при уборке пшеницы на корню мотовило может потребоваться установить выше и дальше вперед. Если полегший урожай сплющен ветром или дождем, мотовило, возможно, придется установить ниже и дальше назад, чтобы поднять урожай в режущий аппарат. Возможность быстро и точно выполнять эти регулировки, не выходя из кабины, является важным фактором снижения потерь урожая. Комбайн, который может постоянно регулировать положение мотовила в соответствии с урожаем, является комбайном, который экономит зерно.

Шнек, который перемещает срезанную культуру от жатки к центру машины, также управляется гидравлическим цилиндром. Высоту и угол шнека необходимо отрегулировать так, чтобы скошенная культура подавалась в молотильный механизм равномерно. Неправильно расположенный шнек может привести к скоплению урожая, что приведет к засорению и простою. Используя гидравлический цилиндр для управления шнеком, оператор может гарантировать, что шнек всегда находится в оптимальном положении, снижая риск засорения и поддерживая плавный и непрерывный поток массы. Наш гидравлический цилиндр харвестера компании Raydafon спроектирован так, чтобы обеспечивать плавное и точное движение, необходимое для этих важных регулировок, что способствует повышению эффективности уборки урожая и снижению потерь урожая.

В следующей таблице показано типичное снижение потерь урожая, достигаемое за счет правильной регулировки мотовила и шнека с помощью гидравлического цилиндра.

4. Какие конструктивные особенности обеспечивают надежность гидравлического цилиндра в полевых условиях?

Повышение эффективности гидравлического цилиндра харвестера достигается только в том случае, если сам цилиндр надежен. В суровых условиях комбайна гидроцилиндр подвергается экстремальным условиям: высокому давлению (до 200 бар и более), циклическим нагрузкам, ударным нагрузкам от неровностей местности, воздействию пыли, грязи и влаги. Цилиндр, который протекает, заклинивает или преждевременно выходит из строя, не только снижает эффективность уборки, но и приводит к дорогостоящим простоям. Вот почему проектирование гидравлического цилиндра для сельскохозяйственного применения является специализированной дисциплиной, требующей пристального внимания к деталям в каждом аспекте его конструкции.

Наиболее важным компонентом любого гидравлического цилиндра является его система уплотнений. Уплотнения предотвращают утечку гидравлической жидкости через поршень или шток, поддерживая давление и предотвращая загрязнение. В комбайне уплотнения цилиндров постоянно подвергаются воздействию абразивной пыли и грязи, что может привести к их быстрому износу, если они неправильно сконструированы. В нашем гидравлическом цилиндре харвестера используется передовая технология уплотнений, в том числе двойные уплотнения с грязесъемником, который счищает грязь со штока до того, как она попадет в цилиндр. Это значительно продлевает срок службы уплотнений и цилиндра. Кроме того, уплотнения изготовлены из материалов, устойчивых к резким перепадам температур и коррозионному воздействию сельскохозяйственных химикатов. Сам стержень покрыт твердым хромом для защиты от износа и коррозии, что обеспечивает длительный срок службы.

Еще одной важной конструктивной особенностью является конструкция цилиндра. Корпус цилиндра должен быть достаточно прочным, чтобы выдерживать высокое внутреннее давление и внешние нагрузки без деформации. Мы используем высокопрочную сталь для труб цилиндра и прецизионные детали для поршня и штока. Цилиндр собран с упором на минимизацию трения, обеспечивая плавное и отзывчивое движение. Гидравлические порты спроектированы так, чтобы обеспечить высокую скорость потока, что обеспечивает быструю реакцию цилиндра. Хорошо спроектированный гидравлический цилиндр не только работает лучше, но и служит дольше, что снижает общую стоимость владения. В компании Raydafon Technology Group Co., Limited мы разработали комплексную программу испытаний наших сельскохозяйственных гидравлических цилиндров, подвергая их тысячам циклов под нагрузкой, чтобы гарантировать, что они соответствуют строгим требованиям сезона сбора урожая.

В таблице ниже приведены основные конструктивные особенности и их влияние на надежность в полевых условиях.

5. Каковы основные технические характеристики высокопроизводительных уборочных цилиндров?

Чтобы выбрать правильный гидравлический цилиндр харвестера для конкретной модели комбайна и области применения, инженеры и менеджеры по оборудованию должны оценить ряд технических характеристик. Эти характеристики определяют диапазон рабочих характеристик цилиндра и определяют его пригодность для данной задачи. Наиболее важными характеристиками являются диаметр отверстия, диаметр штока, длина хода, максимальное рабочее давление и грузоподъемность. Каждый из них должен быть согласован с гидравлической системой комбайна и механическими требованиями навесного оборудования.

Диаметр отверстия определяет силу, которую может создать гидравлический цилиндр. Больший диаметр отверстия создает большую силу при данном гидравлическом давлении, но также требует большего потока жидкости и может быть тяжелее. Диаметр стержня влияет на прочность колонны цилиндра и устойчивость к продольному изгибу. Стержень большего диаметра более устойчив к изгибу и короблению при сжимающих нагрузках. Длина хода — это максимальное расстояние, на которое может выдвигаться цилиндр. Его должно быть достаточно для обеспечения необходимого диапазона движения орудия, например, полного подъема и опускания жатки. Максимальное рабочее давление — это самое высокое давление, которое цилиндр может безопасно выдержать. Оно должно быть как минимум равно давлению в гидравлической системе комбайна.

В следующей таблице представлены основные технические характеристики нашей серии гидравлических цилиндров харвестера, которые разработаны с учетом требований современных зерноуборочных комбайнов.

Наш завод в Raydafon Technology Group Co., Limited предоставляет комплексные инженерные услуги, чтобы помочь клиентам выбрать оптимальный гидравлический цилиндр для их конкретного применения. Мы учитываем не только основные характеристики, но и условия эксплуатации, рабочий цикл и совместимость с существующей гидравлической системой комбайна. Тщательно подбирая гидравлический цилиндр для конкретного применения, мы можем гарантировать, что он обеспечивает максимально возможную производительность и долговечность, способствуя общей эффективности уборки комбайна.

6. Как правильно спроектированный гидравлический цилиндр снижает эксплуатационные расходы?

Повышение эффективности благодаря хорошо спроектированному гидравлическому цилиндру комбайна напрямую приводит к снижению эксплуатационных расходов для фермера. Эта экономия достигается за счет нескольких источников: снижение расхода топлива, снижение затрат на техническое обслуживание, сокращение времени простоев и повышение урожайности. Когда гидравлический цилиндр работает плавно и надежно, комбайн может работать на оптимальной скорости, обеспечивая максимальную производительность. Точный контроль жатки, мотовила и шнека означает, что урожай собирается эффективно и с минимальными потерями. Сокращение простоев особенно важно в пиковый сезон сбора урожая, когда каждый час простоя может привести к существенной потере дохода.

Потребление топлива является одной из крупнейших операционных затрат в сельском хозяйстве. Комбайн, работающий с изношенным или неэффективным гидравлическим цилиндром, будет тратить топливо. Например, заклинивающий или медленно реагирующий цилиндр вынудит оператора работать медленнее, увеличивая время, проведенное в поле. Более высокое сопротивление заклинившего цилиндра также приведет к более интенсивной работе двигателя, что приведет к увеличению расхода топлива. Высококачественный гидравлический цилиндр, напротив, позволяет машине работать плавно и эффективно, сокращая расход топлива. Наш гидравлический цилиндр харвестера спроектирован таким образом, чтобы минимизировать внутреннее трение и максимизировать эффективность, помогая фермерам снизить затраты на топливо на акр.

Затраты на техническое обслуживание — еще одна область, в которой качественный гидравлический цилиндр экономит деньги. Цилиндр, склонный к утечкам или выходу из строя уплотнений, потребует частого ремонта и замены компонентов, что увеличивает эксплуатационные расходы. Наш гидравлический цилиндр изготовлен из прочных компонентов и усовершенствованной технологии уплотнений, которая продлевает интервалы между техническим обслуживанием. Сокращение времени простоя и затрат на техническое обслуживание напрямую приводит к повышению прибыльности фермера. Инвестируя в высококачественный гидравлический цилиндр, фермеры могут защитить свои инвестиции в свой комбайн и получить максимальную отдачу от сезона сбора урожая. В Raydafon Technology Group Co., Limited мы стремимся предоставлять решения для гидравлических цилиндров, которые приносят долгосрочную пользу нашим сельскохозяйственным клиентам.

В таблице ниже показано сравнение затрат на эксплуатацию комбайна со стандартным цилиндром и нашим оптимизированным гидравлическим цилиндром харвестера в течение типичного сезона сбора урожая.

7. Часто задаваемые вопросы (FAQ)

Вопрос 1. Как часто следует обслуживать или ремонтировать гидравлический цилиндр харвестера?

Ответ: Интервал обслуживания гидроцилиндра харвестера зависит от условий эксплуатации и конкретного применения. Для цилиндра, используемого при подъеме жатки или регулировке мотовила, следует ежедневно проводить визуальный осмотр на наличие утечек и износа. Полный ремонт, включая замену уплотнений и проверку цилиндра, обычно рекомендуется проводить каждые 1000–1500 часов работы или в конце каждого сезона сбора урожая, в зависимости от того, что наступит раньше. Однако если вы заметили какие-либо признаки утечки, заедания или снижения производительности, следует немедленно провести обслуживание цилиндра, чтобы предотвратить более серьезные повреждения. Наш завод в Raydafon Technology Group Co., Limited предоставляет комплексные услуги по восстановлению наших гидравлических цилиндров.

Вопрос 2. Каковы признаки необходимости замены гидравлического цилиндра комбайна?

Ответ: Наиболее распространенными признаками неисправности гидравлического цилиндра харвестера являются: видимая утечка гидравлической жидкости вокруг штока или корпуса цилиндра, трудности с плавным перемещением орудия (жатки, мотовила), необычные шумы, такие как стук или визг во время работы, а также смещение или стабилизация орудия при закрытии гидравлического клапана. Если вы заметили какой-либо из этих симптомов, важно проверить цилиндр. Во многих случаях цилиндр можно отремонтировать путем замены уплотнений, но в тяжелых случаях повреждения штока или внутреннего износа может потребоваться полная замена.

Вопрос 3: Можно ли отремонтировать гидроцилиндр комбайна или его необходимо заменить?

Ответ: В большинстве случаев гидроцилиндр комбайна можно отремонтировать. Самым частым ремонтом является замена сальников, что является стандартной процедурой технического обслуживания. Если шток цилиндра поцарапан или поврежден, его можно повторно хромировать или отполировать. Однако если трубка цилиндра изношена или поршень поврежден, возможно, цилиндр придется заменить. Лучше всего поручить квалифицированному специалисту осмотреть цилиндр и определить степень повреждения. Наш завод предоставляет услуги по восстановлению наших гидравлических цилиндров, которые включают полную проверку и замену изношенных компонентов.

Вопрос 4. Как предотвратить преждевременный выход из строя гидравлического цилиндра харвестера?

Ответ: Лучший способ предотвратить преждевременный выход из строя гидравлического цилиндра харвестера — следовать графику регулярного технического обслуживания. Сюда входят ежедневные проверки на наличие утечек и износа, поддержание чистоты штока цилиндра от грязи и мусора, а также обеспечение чистоты гидравлической жидкости и ее правильного уровня. Также важно избегать перегрузки цилиндра или эксплуатации комбайна в условиях, превышающих технические характеристики цилиндра. Использование качественной гидравлической жидкости и ее замена с рекомендованной периодичностью также поможет защитить цилиндр от внутреннего износа.

Вопрос 5: Каков типичный срок поставки специального гидравлического цилиндра харвестера?

Ответ: Для стандартных размеров и конфигураций гидравлических цилиндров харвестера мы обычно держим запасы и можем отправить их в течение 24–48 часов. Для гидроцилиндров, изготовленных по индивидуальному заказу, с нестандартными размерами или особыми характеристиками, срок выполнения заказа обычно составляет 2-4 недели, в зависимости от сложности конструкции и текущего графика производства. Наш завод в Raydafon Technology Group Co., Limited имеет возможность быстро и эффективно производить гидравлические цилиндры по индивидуальному заказу, гарантируя, что наши клиенты получат правильное решение для своего конкретного применения.

8. Заключение

Гидравлический цилиндр харвестера – это гораздо больше, чем простой привод; это ключевой фактор эффективной и прибыльной уборки урожая. Благодаря точному управлению жаткой, плавной регулировке мотовила и шнека, а также высокой надежности в поле высококачественный гидравлический цилиндр напрямую способствует повышению производительности, снижению потерь урожая и снижению эксплуатационных расходов. Конструктивные особенности, которые делают гидравлический цилиндр харвестера надежным — улучшенное уплотнение, хромированные штоки и прочная конструкция — это не просто инженерные тонкости; они необходимы для сложных условий современного сельского хозяйства. Поскольку сезоны сбора урожая становятся короче, а урожайность становится все более важной, роль гидравлического цилиндра в повышении эффективности комбайна будет только возрастать.

В Raydafon Technology Group Co., Limited мы стремимся предоставлять сельскохозяйственной отрасли решения для гидравлических цилиндров, которые соответствуют самым высоким стандартам производительности и надежности. Наше глубокое понимание условий работы комбайна в сочетании с нашими передовыми производственными возможностями позволяет нам поставлять продукцию, которая помогает фермерам достичь своих целей по сбору урожая. Независимо от того, являетесь ли вы производителем оборудования, владельцем комбайна или специалистом по обслуживанию, гидравлический цилиндр является важнейшим компонентом, заслуживающим пристального внимания. Выбрав правильный гидравлический цилиндр и обслуживая его должным образом, вы можете быть уверены, что ваш комбайн будет работать с максимальной эффективностью сезон за сезоном.

Свяжитесь с Raydafon Technology Group Co.,Limited сегоднячтобы узнать больше о наших решениях для гидравлических цилиндров харвестера и о том, как мы можем помочь вам повысить эффективность уборки комбайнов.
